Средний подлокотник двухместного сиденья второго ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Складывание и поднятие спинки сиденья второго ряда
- Компоненты правого сиденья второго ряда — наружный кожух подлокотника
Снятие 1 шагов
-

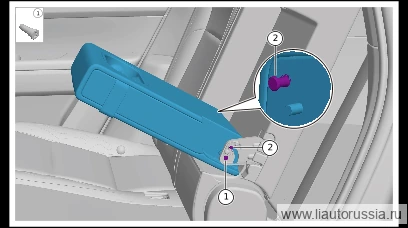

Выверните крепёжные винты(1 шт.) подлокотника среднего подлокотника в сборе двухместного сиденья второго ряда. Покачивая влево-вправо, отсоедините соединительную ось подлокотника третьего ряда в сборе от кронштейна (в 2 местах), снимите средний подлокотник в сборе двухместного сиденья второго ряда.
🔧 торцевая головка 2 T30
Установка 2 шагов
-
Установите центральный подлокотник двухместного сиденья второго ряда в сборе, установите соединительную ось подлокотника третьего ряда в сборе с кронштейном (2 места).
-
Установите крепёжный болт подлокотника (1 шт.) среднего подлокотника двухместного сиденья второго ряда в сборе. LAA-90000517 крепёжный болт подлокотника. Момент затяжки: 12±1 Н·м
⚙︎ 12±1 Н·м🔧 головка под биту T30
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт подлокотника (1 шт.) среднего подлокотника д… | 12±1 Н·м |
