Центральный ремень безопасности второго ряда в сборе

Сиденья второго ряда · Li L6 2024 · стр. 3190–3191 оригинала
1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Центральный ремень безопасности второго ряда в сборе

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Складывание и поднятие спинки сиденья второго ряда
  5. Аккумулятор книга владельца
  6. Кронштейн крышки багажного отделения в сборе
  7. Компоненты правого сиденья второго ряда — подголовник сиденья второго ряда, 2-позиционный, в сборе
  8. Компоненты правого сиденья второго ряда — средний подголовник двухместного сиденья второго ряда, 2-позиционный, в сборе
  9. иглопробивная формованная задняя панель спинки 60%
  10. направляющее кольцо спинки сиденья 60%
  11. крышка выхода ремня безопасности
  12. Компоненты правого сиденья второго ряда — наружный кожух подлокотника
  13. средний подлокотник двухместного сиденья второго ряда в сборе
  14. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  15. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
  16. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  17. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  18. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  19. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  20. Компоненты правого сиденья второго ряда — предустановленный узел обивки с поролоном спинки 60% второго ряда в сборе

Снятие 1 шагов

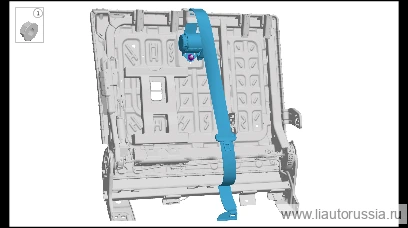

  1. Выверните крепёжную гайку (1 шт.) среднего ремня безопасности второго ряда в сборе, выведите через каркас спинки двухместного сиденья второго ряда в сборе и снимите средний ремень безопасности второго ряда в сборе.

    🔧 головка 17 мм

Установка 1 шагов

  1. Шаг 1

    Установите узел среднего ремня безопасности второго ряда в сборе, проденьте через каркас спинки двухместного сиденья второго ряда в сборе, установите фиксирующую гайку (1 шт.) узла среднего ремня безопасности второго ряда в сборе. LAA-90000518 гайка ретрактора Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 головка 17 мм

Моменты затяжки — сводка

ОперацияМомент
Установите узел среднего ремня безопасности второго ряда в сборе, прод…45±5 Н·м
