Компоненты правого сиденья второго ряда — жгут проводов подушки спинки 60% второго ряда

Сиденья второго ряда · Li L6 2024 · стр. 3188–3189 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты правого сиденья второго ряда — жгут проводов подушки спинки 60% второго ряда

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Крышка багажника в сборе
  4. Складывание и поднятие спинки сиденья второго ряда
  5. Аккумулятор книга владельца
  6. Кронштейн крышки багажного отделения в сборе
  7. Компоненты правого сиденья второго ряда — подголовник сиденья второго ряда, 2-позиционный, в сборе
  8. Компоненты правого сиденья второго ряда — средний подголовник двухместного сиденья второго ряда, 2-позиционный, в сборе
  9. иглопробивная формованная задняя панель спинки 60%
  10. направляющее кольцо спинки сиденья 60%
  11. крышка выхода ремня безопасности
  12. Компоненты правого сиденья второго ряда — наружный кожух подлокотника
  13. средний подлокотник двухместного сиденья второго ряда в сборе
  14. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  15. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
  16. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  17. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  18. направляющая втулка подголовника заднего ряда в сборе (свободная сторона)
  19. направляющая втулка подголовника заднего ряда в сборе (стопорная сторона)
  20. Компоненты правого сиденья второго ряда — предустановленный узел обивки с поролоном спинки 60% второго ряда в сборе

Снятие 2 шагов

  1. Отсоедините разъём (2 шт.) жгута проводов подушки сиденья 60% второго ряда.

  2. Отсоедините фиксирующую защёлку (17 шт.) жгута проводов подушки 60% второго ряда с каркасом спинки 60% в сборе, снимите жгут проводов подушки 60% второго ряда.

Установка 2 шагов

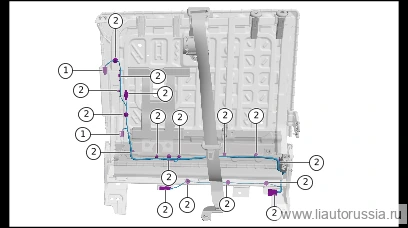

  1. Шаг 1

    Установите жгут проводов подушки спинки 60% второго ряда, подсоедините разъём (2 шт.) жгута проводов подушки спинки 60% второго ряда.

  2. Установите фиксатор(17 шт.) крепления жгута проводов подушки спинки 60% второго ряда и каркаса спинки сиденья 60% в сборе.
