Пучок тормозных трубок (жёстких)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании необходимо немедленно тщательно промыть водой.
- Тормозная жидкость чрезвычайно гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая могла быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки с усилием нажмите на педаль тормоза не менее двух раз, проверьте уровень тормозной жидкости и при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно вытрите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, иначе это отразится на работоспособности тормозной системы и создаст опасность при управлении автомобилем.
- При демонтаже компонентов тормозной системы закрывайте места соединений тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов убедитесь, что они не мешают другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на колёса, при этом не перемещайте автомобиль; нажмите на экране «Выход из режима подъёмника», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать при необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Открытие и закрытие капота
- Аккумулятор книга владельца
- Декоративный колпачок
- Щётка стеклоочистителя основного рычага в сборе
- Щётка стеклоочистителя вспомогательного рычага в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Интегрированный расширительный бачок
- Компоненты передней части кузова — соединительная балка левой передней стойки амортизатора
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- Впускной шланг воздушного фильтра
- верхняя крышка электрощита моторного отсека
- нижняя крышка блока электрооборудования моторного отсека
- ЭБУ двигателя
Снятие 6 шагов
-

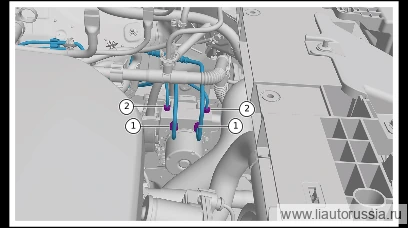

Выверните крепёжную гайку(2 шт.) жгута тормозных трубок, отсоедините жгут тормозных трубок от резервного тормозного блока RBU.
🔧 гаечный ключ рожково-накидной 14 мм -
Выверните крепёжную гайку(2 шт.) жгута тормозных трубок, отсоедините жгут тормозных трубок от резервного тормозного блока RBU.
🔧 гаечный ключ рожково-накидной 11 мм -

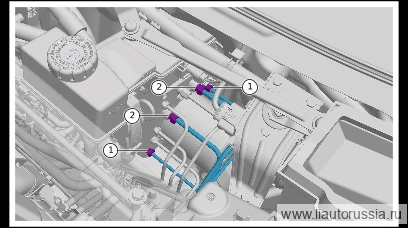

Выверните крепёжную гайку (2 шт.) пучка тормозных трубок, отсоедините пучок тормозных трубок от блока интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 14 мм -
Выверните крепёжную гайку (2 шт.) пучка тормозных трубок, отсоедините пучок тормозных трубок от блока интеллектуальной интегрированной тормозной системы IPB в сборе.
🔧 комбинированный гаечный ключ 11 мм -

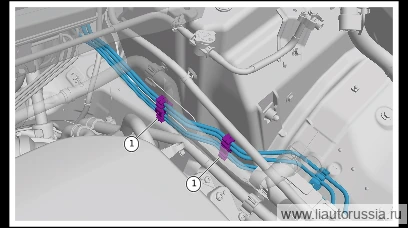

Отсоедините фиксирующую защёлку хомута крепления пучка тормозных трубок (2 шт.).
-

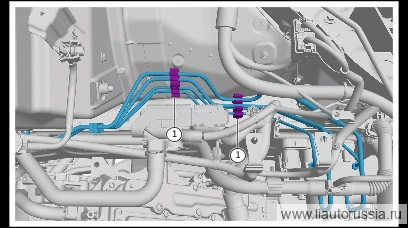

Отсоедините защёлку хомута крепления пучка тормозных трубок (2 шт.), снимите пучок тормозных трубок.
Установка 6 шагов
-
Установите жгут тормозных трубок, установите крепёжную защёлку(2 шт.) хомута жгута тормозных трубок.
-
Установите фиксирующую защёлку (2 шт.) хомута пучка тормозных трубок.
-
Подсоедините пучок тормозных трубок к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожково-накидной ключ 11 мм -
Подсоедините пучок тормозных трубок к интеллектуальной интегрированной тормозной системе IPB в сборе, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожково-накидной ключ 14 мм -
Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 16±2 Н·м
⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ 11 мм -
Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку, установите крепёжную гайку пучка тормозных трубок (2 шт.). Момент затяжки: 18±2 Н·м
⚙︎ 18±2 Н·м🔧 рожковый гаечный ключ 14 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Подсоедините пучок тормозных трубок к интеллектуальной интегрированной… | 16±2 Н·м |
| Подсоедините пучок тормозных трубок к интеллектуальной интегрированной… | 18±2 Н·м |
| Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку,… | 16±2 Н·м |
| Подсоедините пучок тормозных трубок к RBU резервному тормозному блоку,… | 18±2 Н·м |
