Нижняя крышка блока электрооборудования моторного отсека

Подготовительные работы 7

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. Открытие и закрытие капота
5. Передняя защита моторного отсека
6. Левая защита моторного отсека в сборе
7. верхняя крышка электрощита моторного отсека

Снятие 10 шагов

1.

   1

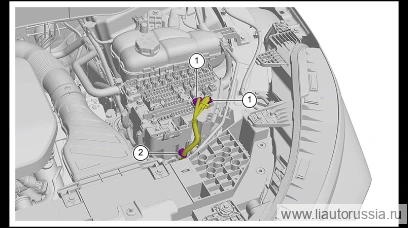

   Отсоедините разъём(2 шт.) жгута проводов двигателя (ДВС).
2. 2

   Отсоедините фиксатор жгута проводов двигателя (1 шт.).

3.

   3

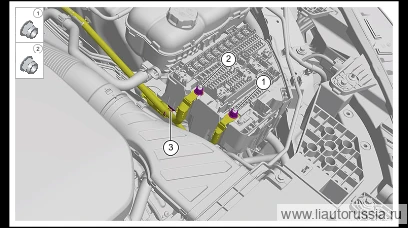

   Выверните крепёжную гайку (1 шт.) вспомогательного силового провода кузова, отсоедините вспомогательный силовой провод кузова от корпуса электрощита моторного отсека.

   🔧 головка 13 мм
4. 4

   Выверните крепёжную гайку (1 шт.) жгута проводов основного питания блока предохранителей моторного отсека, отсоедините соединение жгута проводов основного питания блока предохранителей моторного отсека с корпусом блока электрооборудования моторного отсека.

   🔧 головка 13 мм
5. 5

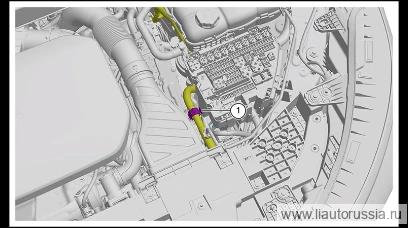

   Отсоедините фиксирующую защёлку дополнительного силового провода кузова (1 шт.).

6.

   6

   Отсоедините фиксирующую защёлку(1 шт.) отводящей трубки радиатора электродвигателя.

7.

   7

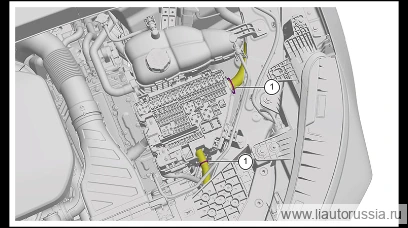

   Снимите хомуты-стяжки (2 шт.), отсоедините соединение жгута проводов моторного отсека с нижней крышкой электрощита моторного отсека.

8.

   8

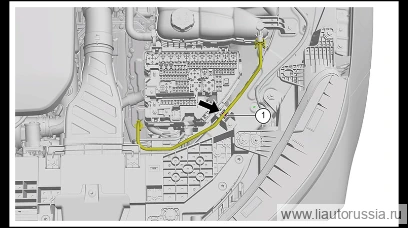

   В месте, указанном стрелкой, отсоедините фиксатор (1 шт.) обратного патрубка электродвигателя.

9.

   9

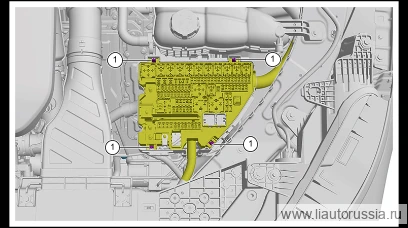

   Нажмите на фиксирующую защёлку корпуса электрического блока моторного отсека (4 шт.), отведите корпус электрического блока моторного отсека в сторону.

10.

    10

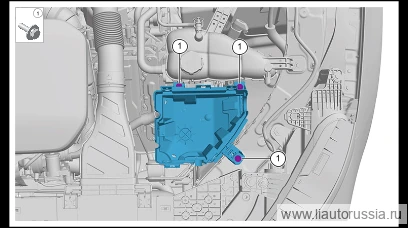

    Выверните крепёжный болт(3 шт.) нижней крышки электрощита моторного отсека, снимите нижнюю крышку электрощита моторного отсека.

Установка 10 шагов

1.

   1

   Установите нижнюю крышку электрощита моторного отсека, установите крепёжный болт (3 шт.) нижней крышки электрощита моторного отсека. Болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

2.

   2

   Установите корпус блока электрооборудования моторного отсека, убедитесь, что фиксатор (4 шт.) установлен на место.

3.

   3

   Установите обратный воздушный патрубок электродвигателя, убедитесь, что фиксатор (1 шт.) установлен на месте.

4.

   4

   Подсоедините жгут проводов моторного отсека к нижней крышке электрощита моторного отсека, установите снятые ранее хомуты-стяжки (2 шт.).

5.

   5

   Установите фиксатор (1 шт.) отводящей трубки радиатора электродвигателя.

6.

   6

   Установите фиксатор (1 шт.) дополнительного силового провода кузова.
7. 7

   Подсоедините жгут провода главного питания блока предохранителей моторного отсека к корпусу электрического блока моторного отсека, установите крепёжную гайку жгута провода главного питания блока предохранителей моторного отсека (1 шт.). Q33808T13F70 шестигранная фланцевая стопорная гайка с неметаллической вставкой Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 головка 13 мм
8. 8

   Подсоедините вспомогательный силовой провод кузова к корпусу электрощита моторного отсека, установите крепёжную гайку(1 шт.) вспомогательного силового провода кузова. Стопорная гайка с шестигранной фланцевой головкой и неметаллической вставкой Q33808T13F70 Момент затяжки: 13±1 Н·м

   ⚙︎ 13±1 Н·м🔧 Головка 13 мм

9.

   9

   Установите фиксатор жгута проводов двигателя (1 шт.).
10. 10

    Подсоедините разъём (2 шт.) жгута проводов двигателя.

Моменты затяжки — сводка
