ЭБУ двигателя

Блоки управления автомобилем · Li L6 2024 · стр. 9–10 оригинала
5 шагов снятия5 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При выполнении демонтажа и монтажа модуля обязательно обращайтесь с ним бережно, ни в коем случае не ударяйте модуль и не роняйте его, чтобы не повредить электронные компоненты внутри модуля.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

ЭБУ двигателя

Подготовительные работы 10

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  6. Интегрированный расширительный бачок
  7. Передняя защита моторного отсека
  8. Левая защита моторного отсека в сборе
  9. верхняя крышка электрощита моторного отсека
  10. нижняя крышка блока электрооборудования моторного отсека

Снятие 5 шагов

  1. Шаг 1

    Отсоедините разъём (2 шт.) жгута проводов ECU двигателя.

  2. Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

  3. Шаг 3

    Выверните крепёжную гайку(1 шт.) монтажного кронштейна ECU двигателя. M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой

    🔧 Торцевая головка 10 ммM01-89320206

  4. Выверните крепёжные болты(2 шт.) монтажного кронштейна ECU двигателя, снимите узел ECU двигателя. Q140B0612F70L Болт с шестигранной головкой и плоская шайба в сборе

    🔧 головка 10 мм
  5. Шаг 5

    Выверните крепёжные болты ЭБУ двигателя (4 шт.), снимите ЭБУ двигателя.

    🔧 торцевая головка 10 мм

Установка 5 шагов

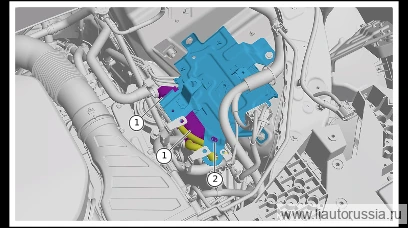

  1. Шаг 1

    Установите ECU двигателя, установите крепёжные болты ECU двигателя (4 шт.). Q1860625F61 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61

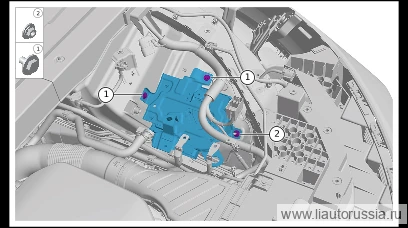

  2. Шаг 2

    Установите узел ECU двигателя, установите крепёжный болт(2 шт.) монтажного кронштейна ECU двигателя. Q140B0612F70L Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Торцевая головка 10 мм

  3. Установите крепёжные гайки(1 шт.) монтажного кронштейна ECU двигателя. M01-89320206 Гайка с шестигранным фланцем и плоская шайба в сборе Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89320206
  4. Шаг 4

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

  5. Подсоедините разъём жгута проводов ЭБУ двигателя (2 шт.).

Моменты затяжки — сводка

ОперацияМомент
Установите ECU двигателя, установите крепёжные болты ECU двигателя (4…9±1 Н·м
Установите узел ECU двигателя, установите крепёжный болт(2 шт.) монтаж…9±1 Н·м
Установите крепёжные гайки(1 шт.) монтажного кронштейна ECU двигателя.…9±1 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
