Интегрированный расширительный бачок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Обслуживающий персонал должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при неостывших приводном электродвигателе и радиаторе, система охлаждения выпустит раскалённую жидкость и пар под высоким давлением.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную водопроводную систему, соединённую с обычным источником воды.
- Примечания; ПРЕДУПРЕЖДЕНИЕ: При нагреве охлаждающей жидкости образуется пар, вдыхание которого следует избегать.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или немедленно обратиться за медицинской помощью.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную водопроводную систему, соединённую с обычным источником воды.
- Во избежание риска ожога запрещается открывать крышку расширительного бачка после длительной работы автомобиля, так как кипящая жидкость и горячий пар могут причинить вред человеку; данную операцию следует выполнять только после остывания охлаждающей жидкости.
- При не отключённой системе электропитания автомобиля электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При демонтаже и монтаже хомутов на обоих концах шланга обязательно используйте трубный зажим (клещи для шлангов), запрещается использовать плоскогубцы, пассатижи и другие инструменты, так как это может повредить хомут и нарушить герметичность.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — перед отсоединением шланга необходимо закрыть его защитным колпачком.
- Используйте зажим для шланга, чтобы предотвратить лишний расход охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе

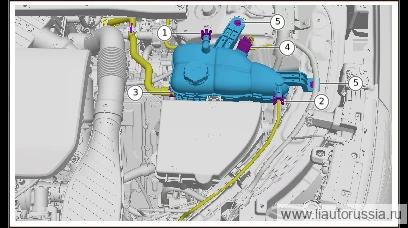

Снятие 5 шагов
-
Нажмите для разблокировки разъёма патрубка возврата газа аккумуляторной батареи, отсоедините интегрированный расширительный бачок от патрубка возврата газа аккумуляторной батареи.
-
Нажмите для разблокировки разъёма патрубка возврата газа электродвигателей, отсоедините интегрированный расширительный бачок от патрубка возврата газа электродвигателей.
-
Ослабьте хомут крепления шланга подпитки дополнительного бачка электродвигателей, отсоедините интегрированный расширительный бачок от шланга подпитки дополнительного бачка электродвигателей.
-
Отсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
-
Выверните крепёжные болты интегрированного расширительного бачка (2 шт.), снимите интегрированный расширительный бачок.
🔧 головка Предупреждение: Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожогов горячей жидкостью! 10 мм

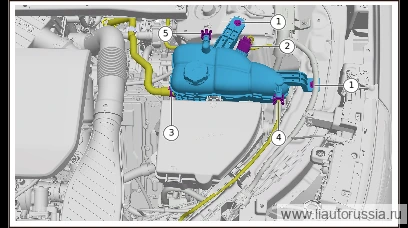

Установка 5 шагов
-
Установите интегрированный расширительный бачок, установите крепёжные болты интегрированного расширительного бачка (2 шт.). Q140B0620F38L комбинированное изделие: болт с шестигранной головкой и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов интегрированного расширительного бачка (1 шт.).
-
Установите шланг подпитки дополнительного бачка электродвигателей, установите хомут крепления шланга подпитки дополнительного бачка электродвигателей.
-
Установите шланг возврата газов электродвигателя.
-
Установите патрубок возврата газа аккумуляторной батареи.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите интегрированный расширительный бачок, установите крепёжные… | 9±1 Н·м |
