Ремень безопасности второго ряда (правая сторона) в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. средняя облицовка правой стойки B в сборе
8. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
17. облицовка правой задней боковины в сборе

Снятие 4 шагов

1. 1

   Выверните крепёжный болт (1 шт.) ремня безопасности второго ряда (правая сторона) в сборе.

   🔧 головка 14 мм
2. 2

   Расстыкуйте соединение защёлки ремня безопасности правой стороны второго ряда в сборе со спинкой двухместного сиденья второго ряда в сборе.

3.

   3

   Отсоедините разъём (1 шт.) жгута проводов ремня безопасности второго ряда (правая сторона) в сборе.
4. 4

   Выверните крепёжный болт (1 шт.) ремня безопасности второго ряда справа в сборе, снимите ремень безопасности второго ряда справа в сборе.

   🔧 торцевая головка 14 ммодноразовая деталь

   Примечание. Крепёжный болт ремня безопасности LAA-56020033 является деталью одноразового использования, при каждой сборке/разборке необходимо заменять его на новый.

Установка 4 шагов

1.

   1

   Установите ремень безопасности второго ряда (правая сторона) в сборе, заверните крепёжный болт ремня безопасности второго ряда (правая сторона) в сборе (1 шт.). Крепёжный болт ремня безопасности LAA-56020033 Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Примечание: крепёжный болт ремня безопасности LAA-56020033 является одноразовой деталью, после каждой разборки/сборки необходимо заменять его новой деталью 14 ммодноразовая деталь
2. 2

   Подсоедините разъём жгута проводов ремня безопасности правой стороны второго ряда в сборе.

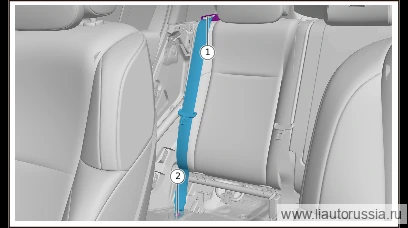

3.

   3

   Установите ремень безопасности второго ряда (правая сторона) в сборе.
4. 4

   Установите крепёжный болт ремня безопасности второго ряда, правая сторона, в сборе (1 шт.). Момент затяжки: 45±5 Н·м.

   ⚙︎ 45±5 Н·м🔧 головка 14 мм

Моменты затяжки — сводка
