Ремень безопасности левой стороны второго ряда в сборе

Ремни безопасности · Li L6 2024 · стр. 1007–1008 оригинала
4 шагов снятия4 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Ремень безопасности левой стороны второго ряда в сборе

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Складывание и поднятие спинки сиденья второго ряда
  5. Крышка багажника в сборе
  6. Аккумулятор книга владельца
  7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  8. облицовка левого порога в сборе
  9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  10. Шторка багажного отделения в сборе
  11. Экранирующая крышка багажного отделения в сборе.
  12. Кронштейн крышки багажного отделения в сборе
  13. Демонтаж/монтаж узла ящика для инструментов багажника
  14. облицовочная панель порога задней двери в сборе
  15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
  16. облицовка верхней части левой стойки D в сборе.
  17. облицовка левой задней боковины в сборе

Снятие 4 шагов

  1. Выверните крепёжный болт ремня безопасности второго ряда (левая сторона) в сборе (1 шт.).

    🔧 головка 14 мм

  2. Расстыкуйте соединение защёлки ремня безопасности левой стороны второго ряда в сборе со спинкой одноместного сиденья второго ряда в сборе.

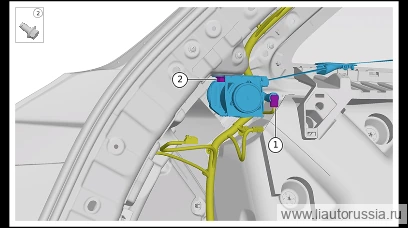

  3. Шаг 3

    Отсоедините разъём (1 шт.) жгута проводов ремня безопасности второго ряда (левая сторона) в сборе.

  4. Выверните крепёжный болт (1 шт.) узла ремня безопасности левой стороны второго ряда, снимите узел ремня безопасности левой стороны второго ряда.

    🔧 головка Внимание: крепёжный болт ремня безопасности LAA-56020033 является одноразовой деталью, после каждого снятия/установки необходимо заменять новой деталью 14 ммодноразовая деталь

Установка 4 шагов

  1. Шаг 1

    Установите узел ремня безопасности второго ряда слева, установите фиксирующий болт узла ремня безопасности второго ряда слева (1 шт.). LAA-56020033 фиксирующий болт ремня безопасности Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 головка Внимание: LAA-56020033 фиксирующий болт ремня безопасности является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью 14 ммодноразовая деталь

  2. Подсоедините разъём жгута проводов ремня безопасности второго ряда левой стороны в сборе.

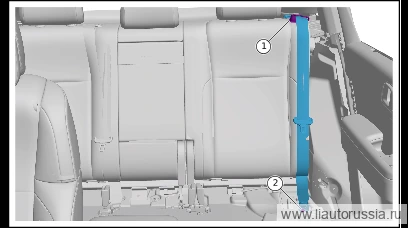

  3. Шаг 3

    Установите ремень безопасности второго ряда (левая сторона) в сборе.

  4. Установите крепёжный болт (1 шт.) ремня безопасности второго ряда слева в сборе. Момент затяжки: 45±5 Н·м.

    ⚙︎ 45±5 Н·м🔧 торцевая головка 14 мм

Моменты затяжки — сводка

ОперацияМомент
Установите узел ремня безопасности второго ряда слева, установите фикс…45±5 Н·м
Установите крепёжный болт (1 шт.) ремня безопасности второго ряда слев…45±5 Н·м
