Блок управления подушками безопасности в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 26
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
Снятие 2 шагов
-

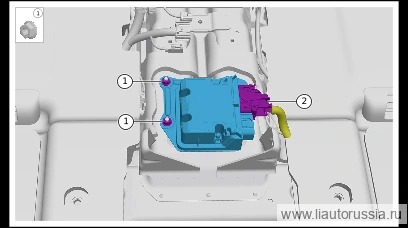

Отсоедините разъём жгута проводов кузова от блока управления подушками безопасности в сборе (1 шт.).
-
Выверните крепёжную гайку (2 шт.) узла блока управления подушками безопасности, снимите узел блока управления подушками безопасности.
🔧 головка 10 мм
Установка 2 шагов
-
Установите узел блока управления подушками безопасности, установите фиксирующую гайку узла блока управления подушками безопасности (2 шт.). Q32006F36 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём (1 шт.) жгута проводов кузова к блоку управления подушками безопасности.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите узел блока управления подушками безопасности, установите фи… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления подушками безопасности
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка IMU
