Левое заднее боковое стекло в сборе

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
8. облицовка левого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя левой задней боковины и узла
16. облицовка верхней части левой стойки D в сборе.
17. облицовка левой задней боковины в сборе
18. облицовка верхней части левой стойки C в сборе
19. опорный кронштейн ремня безопасности левой задней боковины в сборе

Снятие 6 шагов

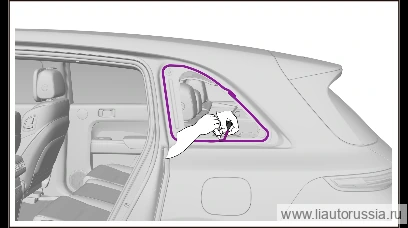

1.

   1

   С помощью шила - - проведите режущую нить - - через клеящее вещество (клей для стекла) в указанном на рисунке месте и потяните внутрь.

   Примечание. Перед операцией защитите соседние детали от повреждения, наклеив на них ленту.

2.

   2

   С помощью небольшой трубки - - заведите режущую струну - - за уплотнитель во фланец стекла и обведите вокруг треугольного стекла по всему периметру.
3. 3

   Закрепите один конец троса - - в обратном направлении на ручке для вытягивания - -. 3. С помощью шила протяните отрезную струну, огибающую стекло треугольного окна по периметру, внутрь салона автомобиля.

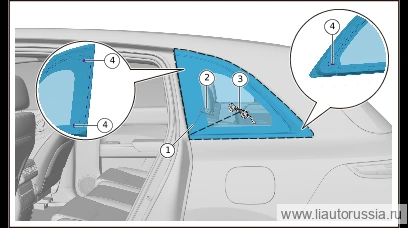

4.

   4

   Закрепите другой конец троса на приспособлении для намотки- -. 2. В процессе резки прижимайте режущий трос - - пластиковым клином к стеклу двери, чтобы он свободно перемещался по кромке стекла. 3. Соответственно меняйте положение приспособления для намотки- -, отрежьте стекло двери.
5. 5

   Снимите стекло левого заднего бокового окна в сборе.

   Примечание

   • При разрезании фиксаторов треугольного окна -.
   • - необходимо приложить значительное усилие.
   • При установке вырезанного стекла эти фиксаторы треугольного окна не требуются, зафиксируйте боковое стекло в месте установки лентой.

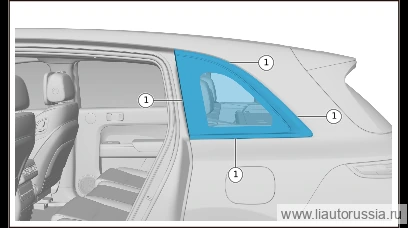

6.

   6

   Снимите левое заднее боковое стекло в сборе.

Установка 6 шагов

1.

   1

   Удалите остатки клея-герметика с кузова с помощью инструмента для удаления клея, не удаляйте полностью, оставьте 1-2 мм.

   Примечание

   • Не наносите грунтовку для клея-герметика на приклеиваемую поверхность, не обрабатывайте её чистящим растворителем, приклеиваемая поверхность должна оставаться без загрязнений и жировых следов. b.
   • Свежесрезанную приклеиваемую поверхность не обрабатывайте активатором. c.
   • Если после снятия бокового стекла приклеивание не выполняется незамедлительно, с учётом окисления слоя клея не обрезайте старый слой клея, обрезку выполните непосредственно перед приклеиванием, ширина 13-20 мм. d.
   • Грунтовка для клея-герметика не должна попадать на слой лакокрасочного покрытия кузова, иначе это повредит покрытие; после нанесения выдержать 10 минут на высыхание поверхности.
2. 2

   Перед началом нанесения грунтовки для стеклоклея тщательно очистите склеиваемую поверхность (очиститель стекла-Z99-99990600) и полностью высушите растворитель.

   Z99-99990600
3. 3

   Перед использованием грунтовки для стекольного герметика необходимо тщательно встряхивать её не менее двух минут, использовать только после того, как встряхивание станет равномерным. Затем с помощью фетра, смоченного грунтовкой для стекольного герметика, нанесите герметик на правое заднее боковое стекло в сборе по траектории нанесения герметика (грунт-Z99-99990599), ширина 13-20 мм, время высыхания 10 мин.

   Z99-99990599
4. 4

   С помощью канцелярского ножа или ножниц для обрезки наконечника обрежьте наконечник тюбика со стекольным герметиком до объёмной треугольной формы шириной 8 мм и высотой 12 мм. 4 . Отверстие наконечника направлено против направления нанесения герметика, наносите герметик треугольным сечением по траектории нанесения (стекольный герметик — Z99-99990601).

   Z99-99990601

   Примечание. В местах разрыва необходимо перекрытие слева направо 20-30 мм, чтобы избежать протечки воды, стык по возможности располагать под кузовным фланцем; нанесение стекольного герметика должно быть непрерывным и равномерным.

5.

   5

   Совместите фиксирующие клипсы заднего бокового стекла с соответствующими отверстиями в кузове, прижмите стекло по всему периметру нанесения клея, чтобы обеспечить надёжное приклеивание.

   Примечание

   • Время поверхностного высыхания и отверждения герметика составляет 1 час, приклеивание необходимо завершить в течение 20 минут после нанесения герметика; регулировку положения установки стекла до высыхания и отверждения герметика выполняйте с помощью присоски. b.
   • В течение четырёх часов после завершения установки не перемещайте автомобиль; передавать автомобиль можно через 24 часа, в течение трёх дней не мойте автомобиль; специальный герметик для стёкол полностью высыхает через двое суток, до полного высыхания герметика избегайте езды по ухабистым дорогам, чтобы стекло не расшаталось и не вызвало протечку.

6.

   6

   После позиционирования и прижатия зафиксируйте стекло треугольного окна клейкой лентой.

   Примечание. В течение времени безопасности схватывания клея запрещается с усилием закрывать дверь при закрытом окне; в течение времени безопасности запрещается передавать автомобиль клиенту.

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• 1 . Время безопасной эксплуатации: время безопасной эксплуатации — это время, необходимое после приклеивания и установки ветрового стекла для высыхания и отверждения клеящего состава (клея-герметика для стекла)
• …время (24 часа), данное время означает, что автомобиль может быть передан в обычном порядке и эксплуатироваться в обычном режиме; при выполнении операции установки бокового стекла необходимо
• Внимательно ознакомьтесь с безопасным временем начала эксплуатации после применения клея (стекольного герметика), строго соблюдайте определение времени безопасной эксплуатации при определении времени передачи автомобиля клиенту;
• 2 . Время высыхания на поверхности: время высыхания на поверхности — это время высыхания поверхности после нанесения клеящего состава (клея-герметика для стекла) (1 час); Прим
• Указание: Особое внимание уделите длительности «времени высыхания на поверхность», которая определяет время монтажной склейки после нанесения клеевого состава (герметика для стёкол). (Обязательно
• Необходимо завершить работу по склеиванию в пределах времени высыхания на поверхность).
