Левая передняя дверь, сварной узел в сборе W

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. уплотнитель дверной рамы левой передней двери
3. Компоненты уплотнений левой передней двери — наружный водоотражатель левой передней двери в сборе
4. Уплотнительные детали левой передней двери — пыльник порога левой передней двери
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. облицовка треугольного окна левой передней двери в сборе
8. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
9. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
10. дверной фонарь
11. Снятие и установка узла облицовки левой передней двери
12. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
13. молдинг оконной рамы левой передней двери в сборе
14. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
15. Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
16. Передний низкочастотный динамик
17. жгут проводов левой передней двери в сборе
18. монтажный кронштейн ручки левой передней двери
19. Датчик давления двери
20. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе
21. Компоненты стекла и заглушки левой передней двери — стеклоподъёмник левой передней двери с электроприводом в сборе
22. тяга личинки замка
23. Детали замка левой передней двери — корпус замка левой передней двери в сборе
24. Компоненты замка левой передней двери — скрытая наружная ручка левой передней двери в сборе
25. Контроллер модуля левой передней двери
26. левое наружное зеркало заднего вида в сборе — левое наружное зеркало заднего вида в сборе

Снятие 3 шагов

1.

   1

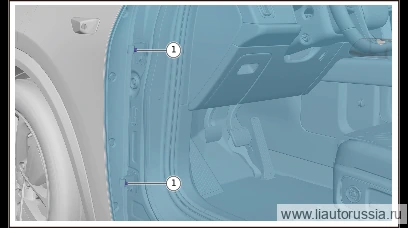

   Снимите защитный кожух гайки петли боковой двери (2 шт.).

2.

   2

   Выверните крепёжный винт петли (2 шт.), снимите сварной узел кузовной панели левой передней двери в сборе.

   🔧 головка E8 Torx Внимание: данная операция требует участия двух специалистов по ремонту

3.

   3

   Выверните крепёжные болты верхней и нижней петель левой передней двери в сборе (2 шт.), снимите верхнюю и нижнюю петли левой передней двери в сборе.

   🔧 торцевая головка Внимание: данный этап требует участия двух специалистов по ремонту 13 мм

Установка 3 шагов

1.

   1

   Установите верхнюю и нижнюю петли левой передней двери в сборе, заверните крепёжные болты верхней и нижней петель левой передней двери в сборе (2 шт.). Q1841035TF61S Болт с шестигранной фланцевой головкой Момент затяжки: 50±5 Н·м

   ⚙︎ 50±5 Н·м🔧 головка 13 мм Внимание: данная операция требует участия двух специалистов по ремонтуQ1841035TF61S

2.

   2

   Установите сварной узел кузовной панели левой передней двери в сборе, установите крепёжные винты петли (2 шт.). M01-61060003 Крепёжный винт петли Момент затяжки: 23±3.5 Н·м

   ⚙︎ 23±3.5 Н·м🔧 головка E8 с шестигранно-фигурным профилем Внимание: данная операция требует участия двух специалистов по ремонтуM01-61060003

3.

   3

   Установите защитный кожух гайки петли боковой двери (2 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
