Молдинг оконной рамы левой передней двери в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- уплотнитель дверной рамы левой передней двери
- облицовка треугольного окна левой передней двери в сборе
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- Снятие и установка узла облицовки левой передней двери
Снятие 3 шагов
-

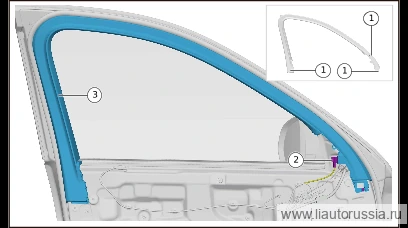

Снимите фиксатор молдинга оконной рамы левой передней двери в сборе (3 шт.).
-
Снимите фиксирующую клипсу жгута проводов левой передней двери (1 шт.).
-
Снимите молдинг оконной рамы левой передней двери в сборе.
Установка 3 шагов
-
Установите молдинг оконной рамы левой передней двери в сборе.
-
Установите фиксирующие защёлки жгута проводов левой передней двери (1 шт.).
-
Установите фиксатор (3 шт.) молдинга оконной рамы левой передней двери в сборе.
