Передний низкочастотный динамик
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Обязательно соблюдайте осторожность при демонтаже/монтаже, чтобы не повредить элементы интерьера.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Компоненты обшивки правой передней двери — облицовка треугольного стекла правой передней двери в сборе.
- Компоненты обшивки правой передней двери — облицовка подлокотника правой передней двери в сборе.
- Компонент облицовки правой задней двери — заглушка внутренней ручки правой передней двери.
- дверной фонарь
- Снятие/установка узла облицовочной панели правой передней двери
Снятие 2 шагов
-

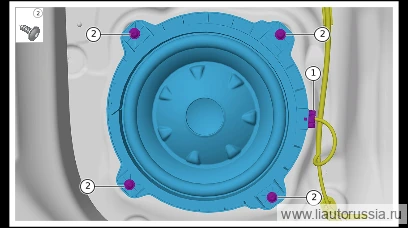

Отсоедините разъём жгута проводов переднего низкочастотного динамика (1 шт.).
-
Выверните крепёжные винты(4 шт.), снимите передний низкочастотный динамик.
🔧 насадка-бита T20
Установка 2 шагов
-
Установите передний низкочастотный динамик, установите крепёжные винты переднего низкочастотного динамика (4 шт.). M01-89275016 самонарезающий винт с фланцевой головкой и внутренним шестигранным профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 бита T20M01-89275016 -
Подсоедините разъём жгута проводов переднего низкочастотного динамика (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний низкочастотный динамик, установите крепёжные винты… | 1.5±0.5 Н·м |
