Компоненты стекла и заглушки левой передней двери — стеклоподъёмник левой передней двери с электроприводом в сборе

Подготовительные работы 12

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Выключатель стеклоподъёмника водительского сиденья в сборе
5. облицовка треугольного окна левой передней двери в сборе
6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
7. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
8. дверной фонарь
9. Снятие и установка узла облицовки левой передней двери
10. Компоненты уплотнений левой передней двери — внутренний водоотражатель левой передней двери
11. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
12. Компоненты стекла и заглушки левой передней двери — стекло левой передней двери в сборе

Снятие 6 шагов

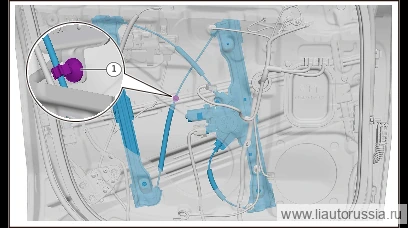

1.

   1

   Отсоедините фиксатор (1 шт.) стеклоподъёмника с электроприводом левой передней двери в сборе.

2.

   2

   Отсоедините разъём жгута проводов стеклоподъёмника левой передней двери с электроприводом в сборе (1 шт.).

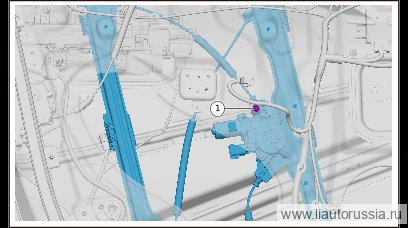

3.

   3

   Выверните крепёжные болты стеклоподъёмника с электроприводом левой передней двери в сборе (1 шт.).

   🔧 торцевая головка 10 мм

4.

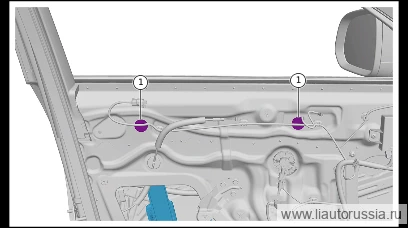

   4

   Оторвите наклейку (2 шт.).

5.

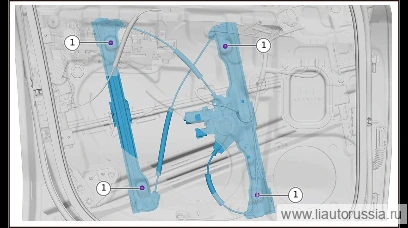

   5

   Выверните крепёжную гайку электростеклоподъёмника левой передней двери в сборе (4 шт.), снимите электростеклоподъёмник левой передней двери в сборе.

   🔧 головка 10 мм

6.

   6

   Слева представлено видео снятия стеклоподъёмника в сборе, используйте его в качестве справки при демонтаже.

Установка 5 шагов

1.

   1

   Установите стеклоподъёмник с электроприводом левой передней двери в сборе, установите крепёжную гайку стеклоподъёмника с электроприводом левой передней двери в сборе (4 шт.). Шестигранная фланцевая гайка Q32006F38 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

2.

   2

   Установите наклейку (2 шт.).

3.

   3

   Установите крепёжные болты стеклоподъёмника левой передней двери с электроприводом в сборе (1 шт.). Q1860612F36 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860612F36

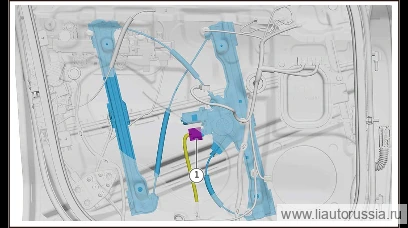

4.

   4

   Подсоедините разъём жгута проводов стеклоподъёмника с электроприводом левой передней двери в сборе (1 шт.).

5.

   5

   Подсоедините крепёжный фиксатор электростеклоподъёмника левой передней двери в сборе (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение функции защиты от защемления стекла
