Контроллер модуля левой передней двери
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже и монтаже контроллера модуля левой передней двери соблюдайте осторожность: не допускайте ударов и падения контроллера в сборе во избежание повреждения внутренних электронных компонентов контроллера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- дверной фонарь
- Компоненты облицовки левой передней двери — облицовка левой передней двери в сборе
Снятие 2 шагов
-

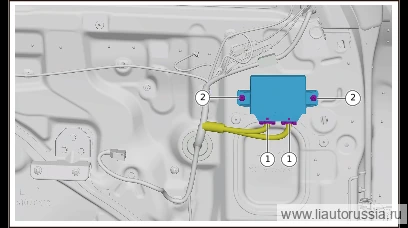

Отсоедините разъём жгута проводов контроллера модуля левой передней двери (2 шт.).
-
Выверните крепёжные винты контроллера модуля левой передней двери (2 шт.), снимите контроллер модуля левой передней двери.
🔧 крестовая отвёртка
Установка 3 шагов
-

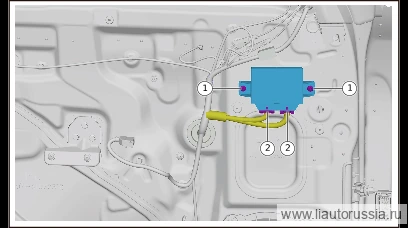

Установите контроллер модуля левой передней двери, установите крепёжные винты контроллера модуля левой передней двери (2 шт.).
-
Q2734816F36 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F36 -
Подсоедините разъём жгута проводов контроллера модуля левой передней двери (2 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Q2734816F36 Саморез с полукруглой головкой и крестообразным шлицем Мом… | 1.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления левой передней двери
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Самообучение функции защиты от защемления стекла
