Компоненты облицовки левой передней двери — облицовка левой передней двери в сборе

Подготовительные работы 7

1. Двери багажника на электроприводе книга владельца
2. Аккумулятор книга владельца
3. Двери автомобиля книга владельца
4. облицовка треугольного окна левой передней двери в сборе
5. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
7. дверной фонарь

Снятие 7 шагов

1.

   1

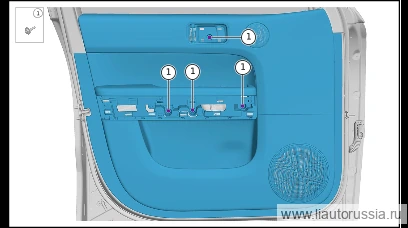

   Выверните крепёжные винты облицовки левой передней двери в сборе (4 шт.).

   🔧 крестовая отвёртка

2.

   2

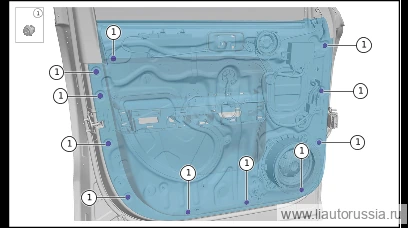

   Отсоедините фиксирующую клипсу декоративной панели левой передней двери в сборе (11 шт.).

3.

   3

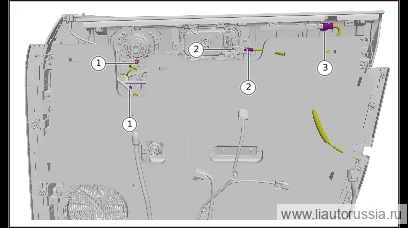

   Отсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).
4. 4

   Отсоедините тягу внутреннего открывания передней двери от внутренней ручки левой передней двери в сборе.
5. 5

   Отсоедините разъём жгута проводов двери (2 шт.).

6.

   6

   Отсоедините фиксирующие защёлки низкочастотной антенны двери (левая передняя дверь) (2 шт.), снимите низкочастотную антенну двери (левая передняя дверь).

7.

   7

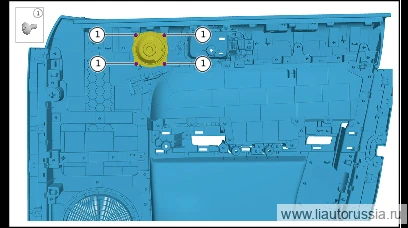

   Выверните крепёжные винты (4 шт.) среднечастотного динамика передней двери (левый), отсоедините среднечастотный динамик передней двери (левый), снимите обшивку левой передней двери в сборе.

   🔧 крестовая отвёртка

Установка 7 шагов

1.

   1

   Установите среднечастотный динамик передней двери (левая сторона), установите крепёжный винт среднечастотного динамика передней двери (левая сторона) (4 шт.). Q2734213F36 Винт с крестообразным шлицем и большой полукруглой головкой самонарезающий Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 крестовая отвёрткаQ2734213F36

2.

   2

   Установите низкочастотную антенну двери (левая передняя дверь).

3.

   3

   Установите разъём жгута проводов двери (2 шт.).
4. 4

   Подсоедините тягу внутреннего открывания передней двери к внутренней ручке левой передней двери в сборе.
5. 5

   Подсоедините разъём жгута проводов низкочастотной антенны двери (1 шт.).

6.

   6

   Установите фиксирующие защёлки (1 шт.) облицовки левой передней двери в сборе, при установке убедитесь, что защёлки установлены правильно.X01-61026349 пластиковая защёлка

   X01-61026349

7.

   7

   Установите крепёжные саморезы облицовки левой передней двери (4 шт.). X01-89274222 Саморез с крестообразным шлицем и шестигранной головкой и плоская шайба в комплекте. Момент затяжки: 2.0±0.5 Н·м

   ⚙︎ 2.0±0.5 Н·м🔧 крестовая отвёрткаX01-89274222

Моменты затяжки — сводка
