Монтажный кронштейн ручки левой передней двери
Обшивка передних дверей · Li L6 2024 · стр. 2781–2782 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 8
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- облицовка треугольного окна левой передней двери в сборе
- Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
- Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
- дверной фонарь
- Снятие и установка узла облицовки левой передней двери
Снятие 1 шагов
-

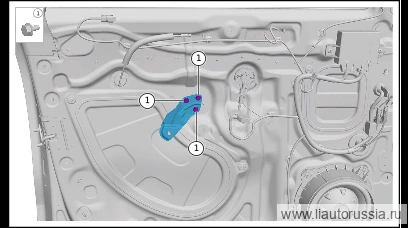

Выверните крепёжный болт монтажного кронштейна ручки левой передней двери (3 шт.), снимите монтажный кронштейн ручки левой передней двери.
🔧 головка 10 мм
Установка 1 шагов
-
Установите крепёжный болт монтажного кронштейна ручки левой передней двери (3 шт.). Q1860612F36 Болт с шестигранной фланцевой головкой Момент затяжки: 2.0±0.5 Н·м
⚙︎ 2.0±0.5 Н·м🔧 головка 10 ммQ1860612F36
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт монтажного кронштейна ручки левой передней д… | 2.0±0.5 Н·м |
