Жгут проводов левой передней двери в сборе

Низковольтные жгуты · Li L6 2024 · стр. 1647–1649 оригинала
12 шагов снятия12 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

Обеспечьте защиту соответствующих жгутов проводов и соответствующих деталей.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов левой передней двери в сборе

Подготовительные работы 12

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Выключатель стеклоподъёмника водительского сиденья в сборе
  5. облицовка треугольного окна левой передней двери в сборе
  6. Компоненты облицовки левой передней двери — облицовка подлокотника левой передней двери в сборе
  7. Компонент декоративной панели левой задней двери — заглушка внутренней ручки левой передней двери
  8. дверной фонарь
  9. Снятие и установка узла облицовки левой передней двери
  10. Уплотнительные компоненты левой передней двери — водозащитная плёнка левой передней двери в сборе
  11. Компоненты уплотнений левой передней двери — малая гидроизоляционная плёнка левой передней двери в сборе
  12. Передний низкочастотный динамик

Снятие 12 шагов

  1. Шаг 1

    Отсоедините разъём(1 шт.) жгута проводов левой передней двери в сборе.

  2. Отсоедините фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

  3. Отсоедините разъём(3 шт.) жгута проводов левой передней двери в сборе.

  4. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов левой передней двери в сборе.

  5. Шаг 5

    Отсоедините разъём(2 шт.) жгута проводов левой передней двери в сборе.

  6. Отсоедините фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

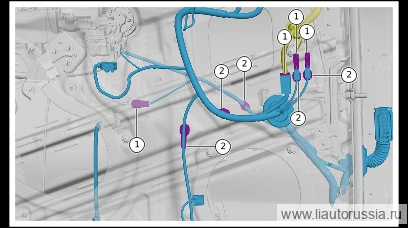

  7. Шаг 7

    Отсоедините разъём(4 шт.) жгута проводов левой передней двери в сборе.

  8. Отсоедините фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

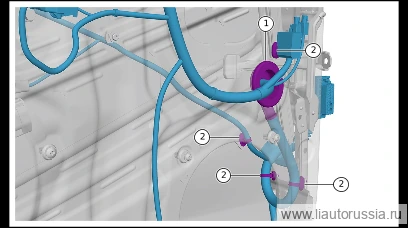

  9. Шаг 9

    Отсоедините резиновую заглушку жгута проводов левой передней двери в сборе.

  10. Отсоедините фиксирующую защёлку (4 шт.) жгута проводов левой передней двери в сборе.

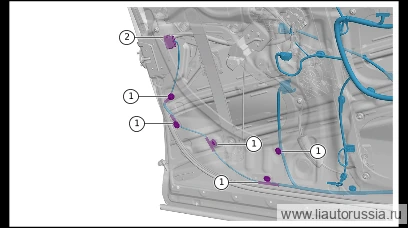

  11. Шаг 11

    Отсоедините фиксирующую защёлку (3 шт.) жгута проводов левой передней двери в сборе.

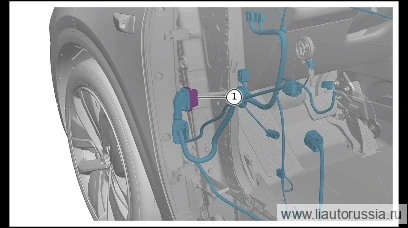

  12. Шаг 12

    Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.), снимите жгут проводов левой передней двери в сборе.

Установка 12 шагов

  1. Шаг 1

    Установите жгут проводов левой передней двери в сборе, подсоедините разъём(1 шт.) жгута проводов левой передней двери в сборе.

  2. Шаг 2

    Установите фиксирующую защёлку (3 шт.) жгута проводов левой передней двери в сборе.

  3. Шаг 3

    Установите фиксирующую защёлку (4 шт.) жгута проводов левой передней двери в сборе.

  4. Установите резиновую заглушку жгута проводов левой передней двери в сборе.

  5. Шаг 5

    Установите фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

  6. Подсоедините разъём жгута проводов левой передней двери в сборе (4 шт.).

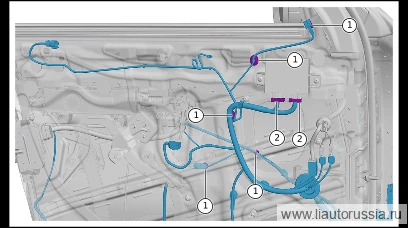

  7. Шаг 7

    Установите фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

  8. Подсоедините разъём жгута проводов левой передней двери в сборе (2 шт.).

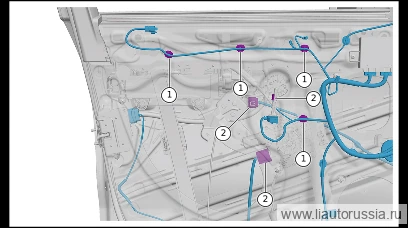

  9. Шаг 9

    Установите фиксирующую защёлку (4 шт.) жгута проводов левой передней двери в сборе.

  10. Установите фиксирующую защёлку (3 шт.) жгута проводов левой передней двери в сборе.

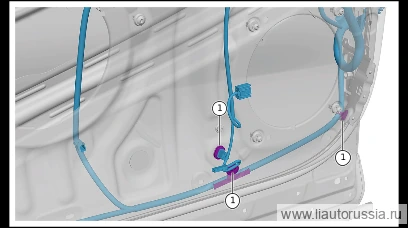

  11. Шаг 11

    Установите фиксирующую защёлку (5 шт.) жгута проводов левой передней двери в сборе.

  12. Подсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).
