Компоненты корпуса переднего HVAC-Рычаг заслонки обдува ног

Блок HVAC (отопление, вентиляция, кондиционирование) · Li L6 2024 · стр. 2114–2115 оригинала
1 шагов снятия1 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. верхняя крышка кожуха направляющей сиденья
  6. верхняя крышка кожуха направляющей сиденья
  7. верхняя крышка кожуха направляющей сиденья
  8. верхняя крышка кожуха направляющей сиденья
  9. мягкий подголовник
  10. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  11. левая нижняя защитная панель панели приборов в сборе
  12. левая защитная панель ножного пространства в сборе
  13. левая нижняя облицовочная панель центральной консоли в сборе
  14. левая торцевая крышка панели приборов в сборе
  15. Компоненты узла HVAC-Воздуховод обдува ног водителя
  16. Компоненты корпуса переднего HVAC-Секция воздуховода обдува ног со стороны водителя в сборе
  17. Компоненты корпуса переднего HVAC-Микроэлектродвигатель 120°

Снятие 1 шагов

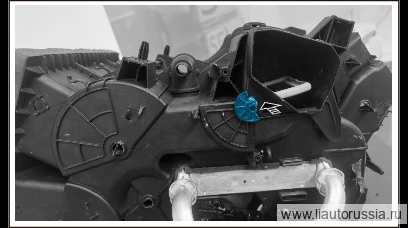

  1. Снимите рычаг заслонки обдува ног.

Установка 1 шагов

  1. Шаг 1

    Установите рычаг заслонки обдува ног.
