Компоненты корпуса переднего HVAC-Дренажная трубка
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 32
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- облицовка нижней части правой стойки A в сборе.
- Коврик переднего пассажирского места в сборе
- Решётка воздуховода обдува ног второго ряда правая.
- Корпус центральной консоли в сборе
- Коврик пола переднего пассажирского места в сборе
Снятие 3 шагов
-

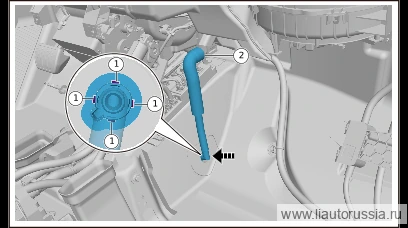

Отожмите хомут крепления дренажной трубки и отведите дренажную трубку в сторону.
-
В направлении, указанном стрелкой, отсоедините фиксатор(4 шт.) уплотнительного кольца дренажной трубки.
-
Отсоедините дренажную трубку от блока HVAC, снимите дренажную трубку.
Установка 3 шагов
-
Установите дренажную трубку, в направлении, указанном стрелкой, установите фиксирующую защёлку уплотнительного кольца дренажной трубки (4 шт.), убедитесь, что фиксирующая защёлка уплотнительного кольца (4 шт.) установлена на место.
Примечание. После завершения установки необходимо проверить, установлена ли дренажная трубка на место, нет ли перегибов и т.п., чтобы избежать нарушения оттока воды и скопления воды в салоне. -
Подсоедините дренажную трубку к блоку HVAC.
-
Установите дренажную трубку, установите хомут крепления дренажной трубки.
