Компоненты передней теплоизоляции — верхний правый теплоизоляционный мат переднего моторного отсека

Теплозащитные экраны · Li L6 2024 · стр. 2588–2589 оригинала
3 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Компоненты передней теплоизоляции — верхний правый теплоизоляционный мат переднего моторного отсека

Подготовительные работы 14

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Декоративный колпачок
  4. Щётка стеклоочистителя основного рычага в сборе
  5. Щётка стеклоочистителя вспомогательного рычага в сборе
  6. Передняя защита моторного отсека
  7. Задний уплотнитель моторного отсека
  8. Левая защита моторного отсека в сборе
  9. Правая защита моторного отсека в сборе
  10. Облицовочная панель вентиляции переднего щита в сборе
  11. Верхний правый блок второй защитной перегородки в сборе
  12. Верхний узел второй защитной стенки в сборе
  13. Правый водосточный патрубок вентиляционной облицовки переднего щита
  14. Кожух отвода воды в сборе

Снятие 3 шагов

  1. Шаг 1

    Снимите фиксирующие клипсы (1 шт.) правой верхней теплоизоляционной накладки моторного отсека.

    M01-89694202одноразовая деталь
    Примечание. Клипсы-«ёлочки» M01-89694202 являются одноразовыми деталями, при каждой разборке/сборке их необходимо заменять на новые.

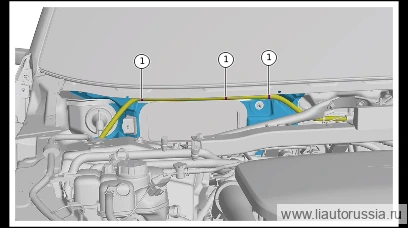

  2. Шаг 2

    Отсоедините фиксирующие клипсы жгута проводов моторного отсека (3 шт.), отведите жгут проводов моторного отсека в сторону.

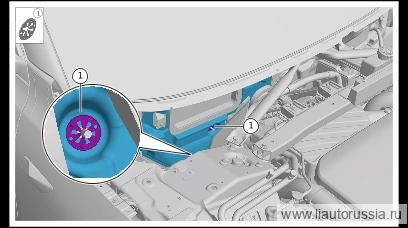

  3. Шаг 3

    Выверните пружинную гайку теплозащитной накладки правой верхней части переднего моторного отсека (2 шт.), снимите теплозащитную накладку правой верхней части переднего моторного отсека.

    X01-89393006одноразовая деталь
    Примечание. X01-89393006 Пружинная гайка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.

Установка 3 шагов

  1. Шаг 1

    Установите верхнюю правую теплоизоляционную прокладку переднего моторного отсека, установите пружинную гайку (2 шт.) верхней правой теплоизоляционной прокладки переднего моторного отсека.

    X01-89393006одноразовая деталь
    Примечание. X01-89393006 пружинная гайка является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.
  2. Шаг 2

    Установите фиксатор жгута проводов моторного отсека (3 шт.).

  3. Шаг 3

    Установите фиксатор теплоизоляционного мата правой верхней части переднего моторного отсека (1 шт.).
