Монтажный кронштейн переднего комбинированного фонаря

Подготовительные работы 31

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Декоративный колпачок
7. Щётка стеклоочистителя основного рычага в сборе
8. Щётка стеклоочистителя вспомогательного рычага в сборе
9. Передняя защита моторного отсека
10. Задний уплотнитель моторного отсека
11. Правая защита моторного отсека в сборе
12. Левая защита моторного отсека в сборе
13. Облицовочная панель вентиляции переднего щита в сборе
14. Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
15. Подъём и опускание автомобиля
16. Демонтаж/монтаж узла переднего бампера в сборе
17. Буфер капота
18. Буфер капота
19. Буфер капота
20. Буфер капота
21. Монтажный кронштейн буфера капота 2
22. Монтажный кронштейн буфера капота I
23. Монтажный кронштейн буфера капота I
24. Монтажный кронштейн буфера капота 3
25. Кожух впускного отверстия двигателя в сборе
26. кронштейн левой фары переднего бампера
27. кронштейн правой фары переднего бампера
28. Высокочастотный громкоговоритель-улитка
29. Низкочастотный громкоговоритель-«улитка»
30. левый передний комбинированный фонарь в сборе
31. правый передний комбинированный фонарь в сборе

Снятие 11 шагов

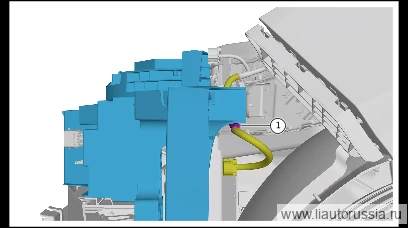

1.

   1

   Отсоедините фиксирующую защелку (1 шт.) жгута проводов левой передней комбинированной фары.

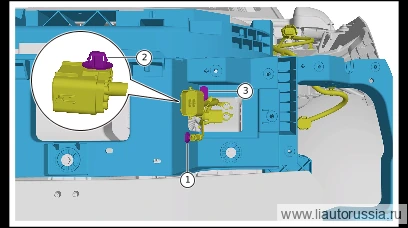

2.

   2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов камеры кругового обзора 360° (участок моторного отсека).
3. 3

   Отсоедините фиксирующие защёлки жгута проводов моторного отсека (1 шт.). 3 . Отсоедините жгут проводов моторного отсека от монтажного кронштейна переднего комбинированного фонаря.

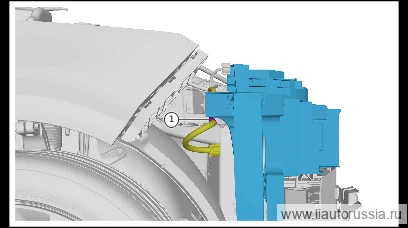

4.

   4

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов правой передней комбинированной фары.

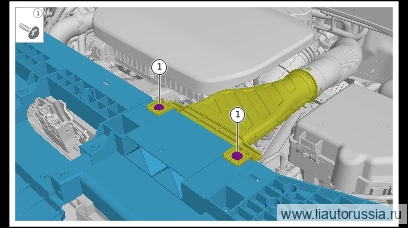

5.

   5

   Выверните крепёжные болты впускной трубки воздушного фильтра в сборе (2 шт.), отсоедините впускную трубку воздушного фильтра в сборе.

   🔧 Головка 10 мм

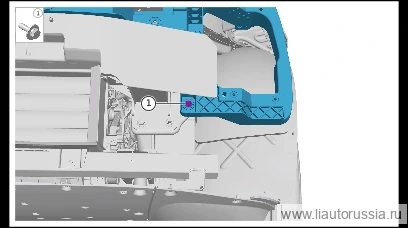

6.

   6

   Выверните крепежный болт (1 шт.) монтажного кронштейна передней комбинированной фары.

   🔧 торцевая головка 10 мм

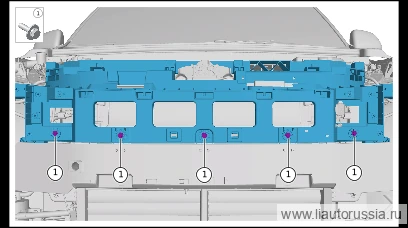

7.

   7

   Выверните крепежный болт (5 шт.) монтажного кронштейна передней комбинированной фары.

   🔧 торцевая головка 10 мм

8.

   8

   Выверните крепежный болт (1 шт.) монтажного кронштейна передней комбинированной фары.

   🔧 торцевая головка 10 мм

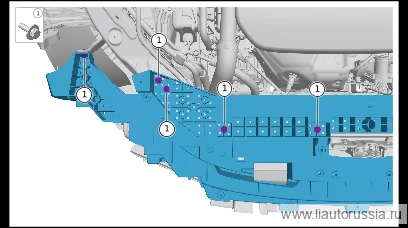

9.

   9

   Выверните крепежный болт (5 шт.) монтажного кронштейна передней комбинированной фары.

   🔧 торцевая головка 10 мм

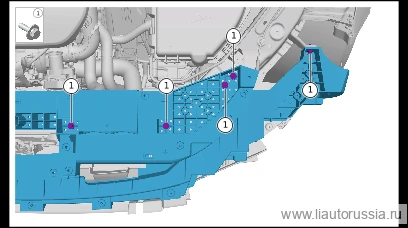

10.

    10

    Выверните крепежный болт (5 шт.) монтажного кронштейна передней комбинированной фары.

    🔧 торцевая головка 10 мм

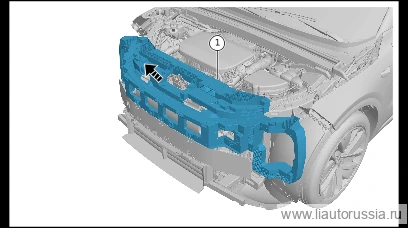

11.

    11

    Снимите монтажный кронштейн переднего комбинированного фонаря по направлению стрелки.

Установка 12 шагов

1.

   1

   Установите монтажный кронштейн переднего комбинированного фонаря по направлению стрелки.

2.

   2

   Установите крепёжный болт (5 шт.) монтажного кронштейна передней комбинированной фары. Q146B0630F62LS болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

3.

   3

   Установите крепёжный болт (5 шт.) монтажного кронштейна передней комбинированной фары. Q146B0630F62LS болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

4.

   4

   Установите крепёжный болт (1 шт.) монтажного кронштейна передней комбинированной фары. Q146B0630F62LS болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

5.

   5

   Установите крепёжный болт (5 шт.) монтажного кронштейна передней комбинированной фары. Q146B0630F62LS болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

6.

   6

   Установите крепёжный болт (1 шт.) монтажного кронштейна передней комбинированной фары. Q146B0630F62LS болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

7.

   7

   Установите впускной патрубок воздушного фильтра в сборе, установите крепежный болт (2 шт.) впускного патрубка воздушного фильтра в сборе. Q140B0625F36L комбинация шестигранного болта, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм

8.

   8

   Установите фиксирующую защёлку (1 шт.) жгута проводов правого переднего комбинированного фонаря.

9.

   9

   Установите жгут проводов моторного отсека на монтажный кронштейн переднего комбинированного фонаря.
10. 10

    Установите фиксатор жгута проводов моторного отсека (1 шт.).
11. 11

    Установите фиксирующую защёлку (1 шт.) жгута проводов камеры кругового обзора 360° (участок моторного отсека).

12.

    12

    Установите фиксирующую защелку (1 шт.) жгута проводов левой передней комбинированной фары.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка кругового обзора 360°
• Регулировка высоты фары
