Низкочастотный громкоговоритель-«улитка»
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Подъём и опускание автомобиля
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 2 шагов
-

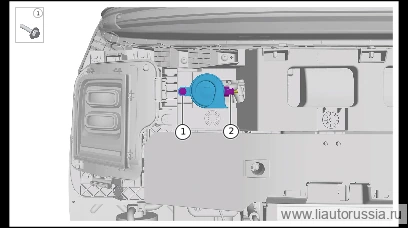

Отсоедините разъём жгута проводов НЧ-динамика (улитка) (1 шт.).
-
Выверните крепёжный болт (1 шт.) низкочастотного спирального громкоговорителя, снимите низкочастотный спиральный громкоговоритель.
🔧 головка 10 мм
Установка 2 шагов
-
Установите низкочастотный динамик-улитку, заверните крепёжные болты низкочастотного динамика-улитки (1 шт.). Комплект: болт с шестигранной головкой Q146B0622F62L, пружинная шайба и плоская шайба. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов низкочастотного громкоговорителя (улитки) (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите низкочастотный динамик-улитку, заверните крепёжные болты ни… | 6±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
