Правый передний комбинированный фонарь в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- Снятие и установка габаритного фонаря решётки радиатора в сборе с передним уплотнителем моторного отсека
- Подъём и опускание автомобиля
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 3 шагов
-

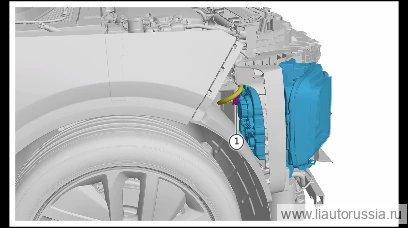

Отсоедините разъём жгута проводов правого переднего комбинированного фонаря в сборе (1 шт.).
-

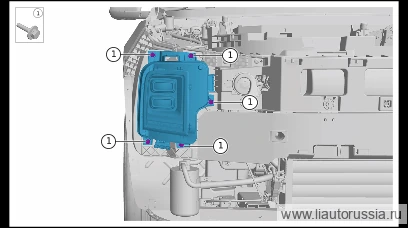

Выверните крепёжный болт правого переднего комбинированного фонаря в сборе (5 шт.), снимите правый передний комбинированный фонарь в сборе.
🔧 Головка 10 мм -
Видео слева — видео демонтажа/монтажа переднего комбинированного фонаря, используйте его как справочное руководство по демонтажу/монтажу.
Установка 2 шагов
-
Установите правый передний комбинированный фонарь в сборе, установите крепёжные болты (5 шт.) правого переднего комбинированного фонаря в сборе. Комбинированный крепёж Q146B0630F62LS: болт с шестигранной головкой, пружинная шайба и плоская шайба. Момент затяжки: 4,5±0.5 Н·м
⚙︎ 4.5±0.5 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов правого переднего комбинированного фонаря в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите правый передний комбинированный фонарь в сборе, установите… | 4.5±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены блока управления левой передней фарой
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Калибровка кругового обзора 360°
- Регулировка высоты фары
