Монтажный кронштейн буфера капота I
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Передняя защита моторного отсека
- Буфер капота
Снятие 1 шагов
-

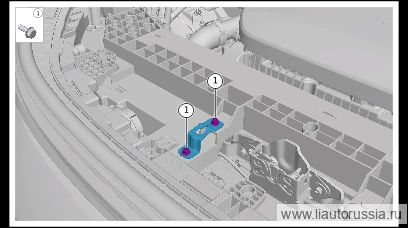

Выверните фиксирующие болты (2 шт.) монтажного кронштейна буфера капота 1 (правая сторона), снимите монтажный кронштейн буфера капота 1 (правая сторона).
🔧 головка 10 мм
Установка 1 шагов
-
Установите монтажный кронштейн 1 буфера капота (правая сторона), установите крепёжные болты монтажного кронштейна 1 буфера капота (правая сторона) (2 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн 1 буфера капота (правая сторона), устан… | 9±1 Н·м |
