Уплотнительное кольцо водяного канала посадочной поверхности

Блок двигателя в сборе · Li L7 2022–2023 · стр. 268–270 оригинала
7 шагов снятия7 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Передняя защита моторного отсека
  9. Декоративный кожух двигателя в сборе
  10. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
  11. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
  12. Теплозащитный кожух турбокомпрессора
  13. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
  14. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
  15. Компоненты датчиков системы двигателя — Датчик давления моторного масла в сборе
  16. Подъём и опускание автомобиля
  17. Нижняя защита переднего бампера в сборе
  18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  19. Узел очистки выхлопных газов в сборе
  20. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  21. Слив и заправка моторного масла увеличителя запаса хода

Снятие 7 шагов

  1. Шаг 1

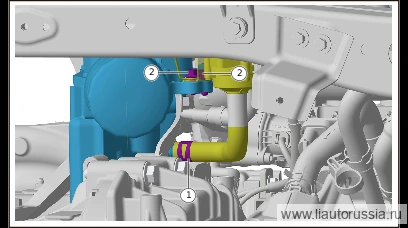

    Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.

  2. Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

    🔧 головка 8 мм
  3. Шаг 3

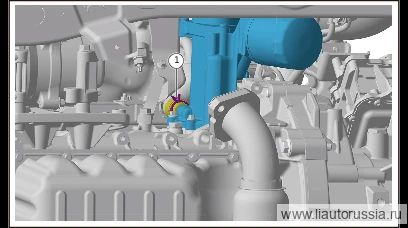

    Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

  4. Шаг 4

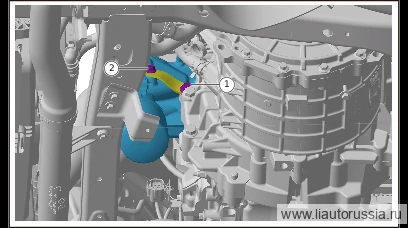

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  5. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм
  6. Шаг 6

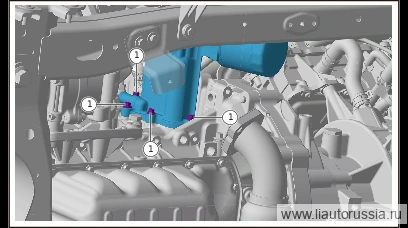

    Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

    🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм
  7. Шаг 7

    Снимите уплотнительное кольцо водяного канала посадочной поверхности.

    Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.

Установка 7 шагов

  1. Шаг 1

    Установите уплотнительное кольцо водяного канала посадочной поверхности.

    Примечание
    • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается.
    • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла маслоохладителя фильтра и увеличителя запаса хода.
  2. Шаг 2

    Установите узел маслоохладителя фильтра, установите крепёжные болты узла маслоохладителя фильтра (4 шт.). 1000164 Болт с шестигранной головкой с фланцем Момент затяжки: (10±1.5) Н·м

    ⚙︎ (10±1.5) Н·м🔧 головка 8 мм
  3. Шаг 3

    Установите опорную планку корпуса масляного фильтра, установите крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). ST00028 Шестигранный болт с фланцем Момент затяжки: (45±4) Н·м

    ⚙︎ (45±4) Н·м🔧 головка 10 мм
  4. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.). 1001882 Болт Момент затяжки: (20±2) Н·м Н·м

    ⚙︎ (20±2) Н·м🔧 головка 13 мм
  5. Шаг 5

    Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

  6. Шаг 6

    Установите узел электронного насоса ОЖ, установите крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.). Q1840616F70 Шестигранный болт с фланцем Момент затяжки: (10±1) Н·м

    ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840616F70
  7. Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки — сводка

ОперацияМомент
Установите узел маслоохладителя фильтра, установите крепёжные болты уз…(10±1.5) Н·м
Установите опорную планку корпуса масляного фильтра, установите крепёж…(45±4) Н·м
Выверните крепёжные болты опорной планки корпуса масляного фильтра (1…(20±2) Н·м
Установите узел электронного насоса ОЖ, установите крепёжные болты мон…(10±1) Н·м
