Кронштейн турбокомпрессора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы увеличителя запаса хода температура трубопроводов системы выпуска очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться охлаждения трубопроводов системы выпуска до комнатной температуры перед демонтажем, иначе раскалённые детали могут причинить ожоги.
- Запрещается выполнение работ с высоковольтной электрической системой специалистами без средств индивидуальной защиты.
- Высоковольтные компоненты необходимо накрывать изоляционной накладкой во избежание несчастных случаев.
- Во время демонтажа и монтажа высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карта), обязан использовать высоковольтные изоляционные перчатки и одновременно обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов обязательно выполнить процедуру отключения высокого напряжения.
- При демонтаже и монтаже устройства очистки отработавших газов необходимо обеспечить отсутствие силиконовых соединений в зоне проведения работ (например, силиконового герметика или смазочных материалов на кремниевой основе).
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Подготовительные работы 22
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Слив и заправка моторного масла увеличителя запаса хода
- Передняя защита моторного отсека
- Декоративный кожух двигателя в сборе
- Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
- Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
- Теплозащитный кожух турбокомпрессора
- Узел очистки выхлопных газов в сборе
- Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
- Турбокомпрессор в сборе
- Компоненты наддува — Выпускной коллектор — Уплотнительная прокладка турбокомпрессора
- Прокладка катализатора в сборе
Снятие 2 шагов
-

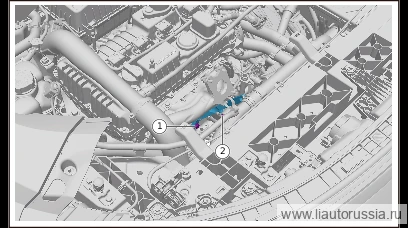

Выверните болты крепления кронштейна турбокомпрессора (1 шт.).
🔧 головка 8 мм -
Выверните крепёжный болт кронштейна турбокомпрессора (1 шт.), снимите кронштейн турбокомпрессора.
🔧 головка 13 мм
Установка 2 шагов
-
Установите кронштейн турбокомпрессора, установите крепёжный болт кронштейна турбокомпрессора (1 шт.). 1000233 Фланцевый болт с шестигранной головкой Момент затяжки: 19 (16.2~21.9) Н·м
⚙︎ 1916.2~21.9 Н·м🔧 головка 13 мм -
Установите крепёжный болт кронштейна турбокомпрессора (1 шт.). Момент затяжки: (10±1) Н·м
⚙︎ (10±1) Н·м🔧 головка 8 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн турбокомпрессора, установите крепёжный болт кронш… | 1916.2~21.9 Н·м |
| Установите крепёжный болт кронштейна турбокомпрессора (1 шт.). Момент… | (10±1) Н·м |
