Камера внутреннего наблюдения второго ряда в сборе

Подготовительные работы 47

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Регулировка положения левого сиденья второго ряда в сборе
5. Регулировка положения правого сиденья второго ряда в сборе
6. Двери багажника на электроприводе книга владельца
7. Крышка багажника в сборе
8. Крышка смотрового люка аккумуляторной батареи
9. Ящик для инструмента в багажнике
10. облицовочная панель порога задней двери в сборе
11. Аккумулятор книга владельца
12. Подушка сиденья третьего ряда 100% в сборе
13. Фиксатор ремня безопасности левого сиденья третьего ряда в сборе
14. Спинка независимого сиденья третьего ряда, левая сторона, в сборе
15. Пряжка ремня безопасности третьего ряда
16. Спинка правого независимого сиденья третьего ряда в сборе
17. Сиденье второго ряда, левая сторона, в сборе
18. Сиденье второго ряда, правая сторона, в сборе
19. облицовка верхней части левой стойки A в сборе
20. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
21. облицовка верхней части левой стойки B в сборе.
22. облицовка левого порога в сборе
23. Коврик подстаканника левой задней боковины
24. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
25. облицовка верхней части левой стойки D в сборе.
26. облицовка левой задней боковины в сборе
27. облицовка верхней части левой стойки C в сборе
28. облицовка верхней части правой стойки А в сборе
29. средняя облицовка правой стойки B в сборе
30. облицовка верхней части правой стойки B в сборе.
31. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
32. Коврик подстаканника правой задней боковины
33. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
34. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
35. облицовка правой задней боковины в сборе
36. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
37. Верхний кожух внутреннего зеркала заднего вида в сборе
38. Нижний кожух внутреннего зеркала заднего вида в сборе
39. плафон для чтения в сборе
40. Левый солнцезащитный козырёк в сборе
41. Крепёжный крючок солнцезащитного козырька
42. Правый солнцезащитный козырёк в сборе
43. Крепёжный крючок солнцезащитного козырька
44. Поручень потолка переднего ряда в сборе
45. Поручень потолка заднего левого ряда в сборе
46. Поручень потолка переднего ряда в сборе
47. Поручень потолка заднего ряда справа в сборе

Снятие 10 шагов

1.

   1

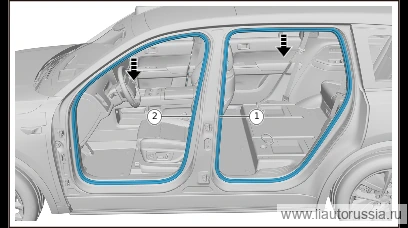

   Слегка отсоедините уплотнитель проёма левой задней двери в сборе в направлении, указанном стрелкой. 2 . Слегка отсоедините уплотнитель проёма левой передней двери в сборе в направлении, указанном стрелкой.

2.

   2

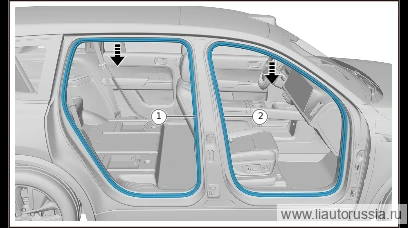

   Слегка отсоедините уплотнитель дверного проёма правой задней двери в сборе в направлении, указанном стрелкой. 2 . Слегка отсоедините уплотнитель дверного проёма правой передней двери в сборе в направлении, указанном стрелкой.

3.

   3

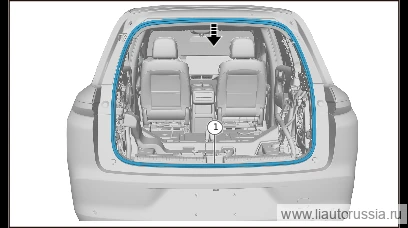

   Слегка отсоедините уплотнитель проёма двери багажника в сборе в направлении, указанном стрелкой.

4.

   4

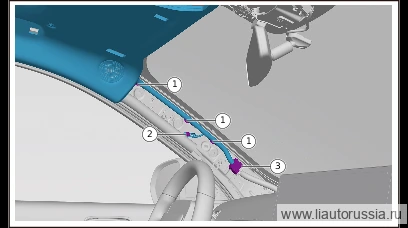

   Выверните крепёжные болты обивки потолка в сборе (2 шт.).

   🔧 головка 10 мм

5.

   5

   Отсоедините разъём жгута проводов потолка (1 шт.).
6. 6

   Выверните крепёжный болт массы (1 шт.), отсоедините жгут провода массы от кузова.

   🔧 головка 10 мм
7. 7

   Отсоедините фиксатор жгута проводов потолка (3 шт.), снимите обивку потолка в сборе.

   Примечание. Учитывайте длину жгута проводов во избежание его повреждения.

8.

   8

   Отсоедините разъём жгута проводов камеры распознавания салона второго ряда в сборе (1 шт.).
9. 9

   Отсоедините разъём жгута проводов радиочастотного приёмника (1 шт.), извлеките узел обивки потолка в сборе со стороны двери багажника в сборе.

10.

    10

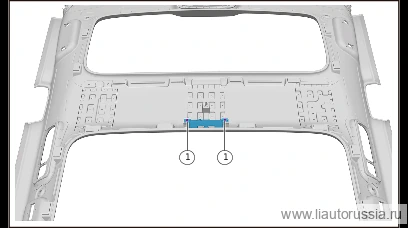

    Выверните крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.), снимите камеру распознавания салона второго ряда в сборе.

    🔧 крестовая отвёртка

Установка 10 шагов

1.

   1

   Установите камеру распознавания салона второго ряда в сборе, установите крепёжные винты камеры распознавания салона второго ряда в сборе (2 шт.). Q2713513F36 самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1±0.2 Н·м

   ⚙︎ 1±0.2 Н·м🔧 крестовая отвёрткаQ2713513F36

2.

   2

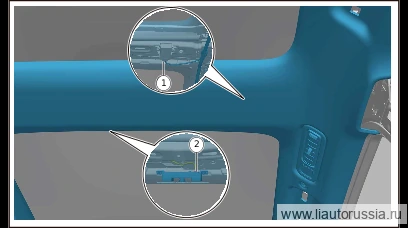

   Установите узел обивки потолка в сборе со стороны двери багажника в сборе, подсоедините разъём жгута проводов радиочастотного приёмника (1 шт.).
3. 3

   Подсоедините разъём жгута проводов камеры распознавания салона второго ряда в сборе (1 шт.).

4.

   4

   Установите фиксатор жгута проводов потолка (3 шт.).
5. 5

   Установите жгут провода массы, установите крепёжный болт массы (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
6. 6

   Подсоедините разъём жгута проводов потолка (1 шт.).

7.

   7

   Установите крепёжные болты обивки потолка в сборе (2 шт.). Q146B0622F62L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

8.

   8

   Установите уплотнитель проёма двери багажника в сборе в направлении, указанном стрелкой.

9.

   9

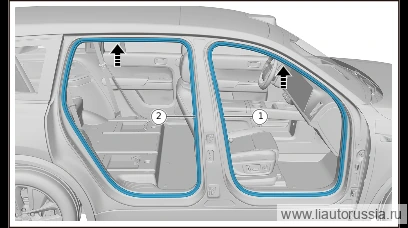

   Установите уплотнитель проёма правой передней двери в сборе в направлении, указанном стрелкой. 2 . Установите уплотнитель проёма правой задней двери в сборе в направлении, указанном стрелкой.

10.

    10

    Установите уплотнитель проёма левой передней двери в сборе в направлении, указанном стрелкой. 2 . Установите уплотнитель проёма левой задней двери в сборе в направлении, указанном стрелкой.

Моменты затяжки — сводка
