Контроллер FSD и блоки — Li L7

1 Контроллер FSD

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Левый кожух заднего конца направляющей сиденья водителя
9. Крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Крышка заднего торца направляющей, левая сторона
13. Правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.
21. Кронштейн нагнетательного вентилятора.
22. Кронштейн нагнетательного вентилятора.
23. Правый кронштейн нагнетательного вентилятора.
24. Меры предосторожности при снятии FSD/HVAC/боковой защитной панели

Снятие 5 шагов

1.

   1

   Отсоедините разъём жгута проводов контроллера FSD (7 шт.).
2. 2

   Отсоедините фиксатор жгута проводов контроллера FSD (3 шт.).

   Примечание

   • После отсоединения разъёма жгута проводов контроллера FSD заклейте разъём контроллера FSD изолентой.
   • Подложите полотенце или впитывающую ткань под патрубки контроллера FSD.

3.

   3

   Ослабьте хомут подводящего шланга ОЖ ADAS (внутреннего), отсоедините подводящий шланг ОЖ ADAS (внутренний) от контроллера FSD.
4. 4

   Ослабьте хомут отводящего шланга ОЖ ADAS (внутреннего), отсоедините отводящий шланг ОЖ ADAS (внутренний) от контроллера FSD.

   Примечание

   • Обязательно! Дождитесь охлаждения охлаждающей жидкости в магистрали, чтобы избежать ожогов от высокой температуры! Перед отсоединением отводящего шланга выполните гидроизоляцию контроллера FSD.
   • Перед ослаблением шлангов сначала откройте крышку интегрированного расширительного бачка, чтобы сбросить давление в системе охлаждения электродвигателя и батареи.
   • После сброса давления пережмите ADAS подводящий шланг (внутренний) и ADAS отводящий шланг (внутренний) зажимом для шлангов.

5.

   5

   Выверните крепёжные гайки контроллера FSD (4 шт.), снимите контроллер FSD.

   🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь

   Примечание. При извлечении контроллера FSD следите, чтобы патрубки контроллера FSD были направлены вверх, чтобы избежать попадания охлаждающей жидкости из контроллера FSD в салон автомобиля.

Установка 5 шагов

1.

   1

   Установите контроллер FSD, установите крепёжные гайки контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом снятии/установке подлежит замене на новую 10 ммодноразовая деталь

2.

   2

   Подсоедините отводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут отводящего шланга ОЖ ADAS (внутреннего).
3. 3

   Подсоедините подводящий шланг ОЖ ADAS (внутренний) к контроллеру FSD, установите хомут подводящего шланга ОЖ ADAS (внутреннего).

4.

   4

   Установите фиксатор жгута проводов контроллера FSD (3 шт.).
5. 5

   Подсоедините разъём жгута проводов контроллера FSD (7 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Процедура привязки блока управления FSD после замены детали
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций

2 Задний кронштейн контроллера FSD

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Левый кожух заднего конца направляющей сиденья водителя
9. Крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Крышка заднего торца направляющей, левая сторона
13. Правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.

Снятие 2 шага

1.

   1

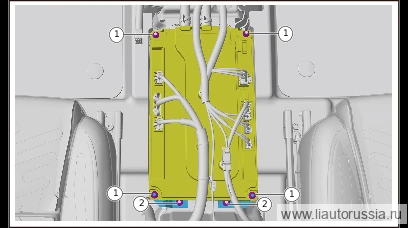

   Выверните крепёжную гайку контроллера FSD (4 шт.), приподнимите контроллер FSD.

   🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь
2. 2

   Выверните крепёжную гайку заднего кронштейна контроллера FSD (2 шт.), снимите задний кронштейн контроллера FSD. Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Установка 2 шага

1.

   1

   Установите задний кронштейн контроллера FSD, установите крепёжную гайку заднего кронштейна контроллера FSD (2 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь
2. 2

   Установите контроллер FSD, установите крепёжную гайку контроллера FSD (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Моменты затяжки

↑ к списку операций

3 Передний кронштейн контроллера FSD

Подготовительные работы 20

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Левый кожух заднего конца направляющей сиденья водителя
9. Крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Крышка заднего торца направляющей, левая сторона
13. Правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда
20. Нагнетательный вентилятор в сборе.

Снятие 2 шага

1.

   1

   Выверните крепёжную гайку контроллера FSD (4 шт.), приподнимите контроллер FSD.

   🔧 головка 10 мм
2. 2

   Выверните крепёжные болты переднего кронштейна контроллера FSD (2 шт.), снимите передний кронштейн контроллера FSD.

   🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь

Установка 2 шага

1.

   1

   Установите передний кронштейн контроллера FSD, установите крепёжные болты переднего кронштейна контроллера FSD (2 шт.). M01-89146616 комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
2. 2

   Установите контроллер FSD, установите крепёжную гайку контроллера FSD (4 шт.). Q32006F36 шестигранная фланцевая гайка Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки

↑ к списку операций

4 Блок позиционирования

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
8. Левый кожух заднего конца направляющей сиденья водителя
9. Крышка правой стороны заднего конца направляющей водительского сиденья
10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
12. Крышка заднего торца направляющей, левая сторона
13. Правый кожух заднего торца направляющей (переднее пассажирское)
14. Сиденье водителя в сборе
15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
16. Левая нижняя облицовочная панель центральной консоли в сборе
17. Нижняя правая облицовочная панель центральной консоли в сборе
18. Корпус центральной консоли в сборе
19. Передняя секция центрального воздуховода обдува лица второго ряда

Снятие 2 шага

1. 1

   Отсоедините разъём жгута проводов блока позиционирования (3 шт.).
2. 2

   Выверните крепёжные гайки блока позиционирования (4 шт.), снимите блок позиционирования.

   🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь

Установка 2 шага

1.

   1

   Установите блок позиционирования, установите крепёжные гайки блока позиционирования (4 шт.). Шестигранная фланцевая гайка Q32006F36 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: шестигранная фланцевая гайка Q32006F36 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её на новую 10 ммодноразовая деталь
2. 2

   Подсоедините разъём жгута проводов блока позиционирования (3 шт.).

Моменты затяжки

Сопутствующие калибровки

Выполняются на фирменном оборудовании Li Auto.

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля

↑ к списку операций
