Высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе

Подготовительные работы 24

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Открытие и закрытие капота
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Шторка багажного отделения в сборе
10. Крышка багажника в сборе
11. Корпус кронштейна панели багажного отделения
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка правой задней боковины в сборе
19. Рукоятка аварийного троса зарядной розетки
20. монтажный кронштейн облицовки правой задней боковины в сборе
21. Подъём и опускание автомобиля
22. Колесо в сборе (алюминиевое)
23. Задний участок накладки правой задней колёсной арки в сборе
24. Подкрылок правого заднего колеса в сборе

Снятие 10 шагов

1.

   1

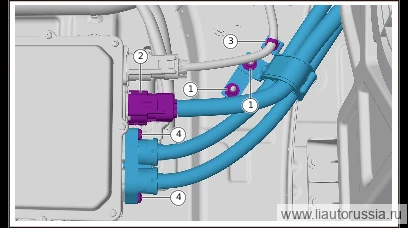

   Выверните крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.), отсоедините высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе от высоковольтного блока распределения питания в сборе.

   🔧 торцевая головка-бита Примечание: винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью T30одноразовая деталь
2. 2

   Отсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
3. 3

   Отсоедините фиксирующий фиксатор (клипсу) высоковольтного жгута проводов разряда 220 В в салоне (1 шт.).
4. 4

   Выверните крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

   🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь

5.

   5

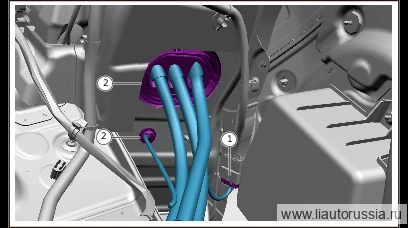

   Отсоедините заглушку (2 шт.) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе от кузова.
6. 6

   Отсоедините разъём высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

7.

   7

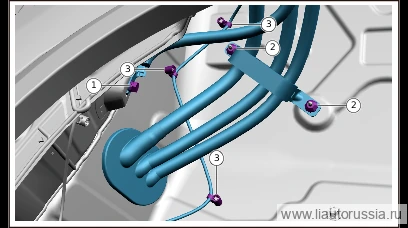

   Выверните крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).

   🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь
8. 8

   Выверните крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

   🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
9. 9

   Отсоедините фиксирующий фиксатор (клипсу) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (3 шт.).

10.

    10

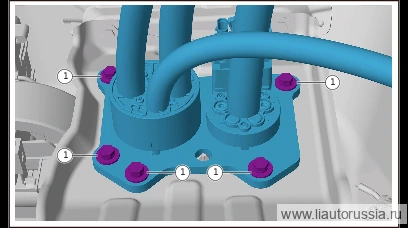

    Выверните крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.), снимите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе.

    🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь

Установка 10 шагов

1.

   1

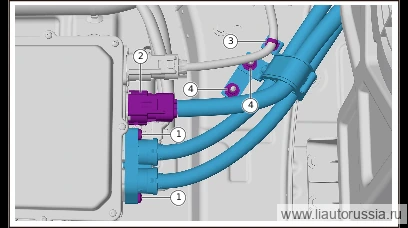

   Установите высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (5 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Q146B0622F62L является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммодноразовая деталь

2.

   2

   Установите фиксирующий фиксатор (клипсу) высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (3 шт.).
3. 3

   Установите крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
4. 4

   Установите крепёжный болт заземления высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.). Комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы M01-89146820 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 13 ммM01-89146820одноразовая деталь

5.

   5

   Подсоедините разъём высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
6. 6

   Установите заглушку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.).

7.

   7

   Установите крепёжную гайку высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект из шестигранной фланцевой гайки и плоской шайбы M01-89320206 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью 10 ммM01-89320206одноразовая деталь
8. 8

   Подсоедините разъём жгута проводов высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (1 шт.).
9. 9

   Установите фиксирующий фиксатор (клипсу) высоковольтного жгута проводов разряда 220 В в салоне (1 шт.).
10. 10

    Подсоедините высоковольтный жгут проводов переменного/постоянного тока зарядки в сборе к высоковольтному блоку распределения питания в сборе, установите крепёжный болт высоковольтного жгута проводов переменного/постоянного тока зарядки в сборе (2 шт.). Винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка-бита Примечание: винт с внутренним шестигранником и фигурной цилиндрической головкой Q215B0616T1F71 является одноразовой деталью, при каждом снятии/установке необходимо заменять новой деталью T30одноразовая деталь

Моменты затяжки — сводка
