Сальник правого приводного вала
Передний электропривод · Li L7 2022–2023 · стр. 927–928 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | DUXEQPXR2S | Инструмент для установки сальника приводного вала переднего редуктора |  | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
| 2 | W0Y7A2R4AW | Инструмент для установки сальника приводного вала переднего редуктора |  | Убедитесь, что запрессовка выполнена до упора; в процессе не допускайте повреждения кромки сальника. |
Подготовительные работы 10
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Стопорная гайка приводного вала
- кронштейн правого переднего тормозного шланга — сторона амортизатора
- кронштейн правого переднего тормозного шланга — сторона поворотного кулака
- Нижняя защита переднего бампера в сборе
- Слив и заправка масла переднего редуктора
- Правый передний приводной вал в сборе
Снятие 1 шагов
-

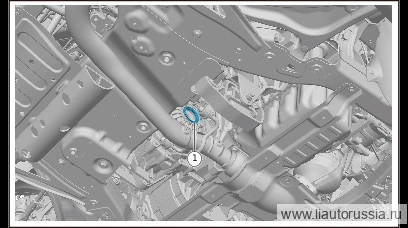

Снимите сальник правого приводного вала подходящим инструментом.
Примечание. При демонтаже не поцарапайте посадочную поверхность корпуса двойного электродвигателя с редуктором в сборе.
Установка 2 шагов
-

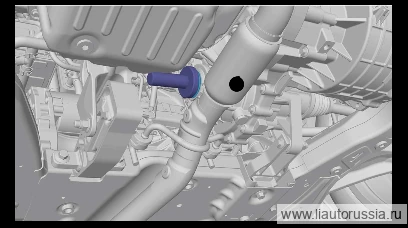

Установите сальник правого приводного вала на инструмент для установки сальника приводного вала переднего редуктора.
🔧 Li-1001001A, Li-1001001B инструмент для установки сальника приводного вала переднего редуктора -
С помощью инструмента для установки сальника приводного вала переднего редуктора запрессуйте сальник правого приводного вала в блок двойного электродвигателя с редуктором в сборе.
Примечание- Перед установкой нанесите небольшое количество масла редуктора на посадочную поверхность сальника правого приводного вала.
- Инструмент для установки сальника приводного вала переднего редуктора необходимо удерживать строго горизонтально относительно установочного отверстия, без перекоса, чтобы не повредить сальник правого приводного вала или корпус двойного электродвигателя с редуктором.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
