Кронштейн правого переднего тормозного шланга — сторона поворотного кулака
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
Снятие 3 шагов
-

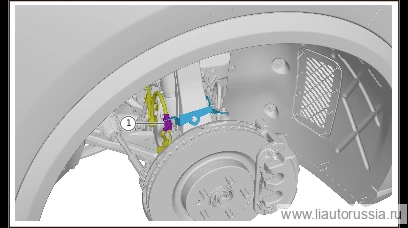

Отсоедините фиксирующий хомут жгута проводов датчика скорости вращения правого переднего колеса в сборе (1 шт.), отведите жгут проводов датчика скорости вращения правого переднего колеса в сборе в сторону.
-

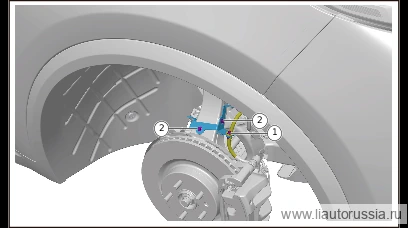

Выверните болт крепления правого переднего тормозного шланга (1 шт.), отведите правый передний тормозной шланг в сторону.
🔧 головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Выверните крепёжный болт кронштейна правого переднего тормозного шланга - сторона поворотного кулака (2 шт.), снимите кронштейн правого переднего тормозного шланга - сторона поворотного кулака.
🔧 торцевая головка Примечание: Q1840616F70 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь
Установка 3 шагов
-
Установите кронштейн тормозного шланга правого переднего колеса — конец поворотного кулака, установите фиксирующий болт кронштейна тормозного шланга правого переднего колеса — конец поворотного кулака (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F70одноразовая деталь -
Установите правый передний тормозной шланг, установите болт крепления правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка Примечание: Q1840616F70 Болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 8 ммQ1840616F70одноразовая деталь -
Установите жгут проводов датчика скорости вращения левого переднего колеса в сборе, установите фиксирующую скобу жгута проводов датчика скорости вращения левого переднего колеса в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн тормозного шланга правого переднего колеса — коне… | 9±1 Н·м |
| Установите правый передний тормозной шланг, установите болт крепления… | 9±1 Н·м |
