Кронштейн правого переднего тормозного шланга — сторона амортизатора
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шагов
-

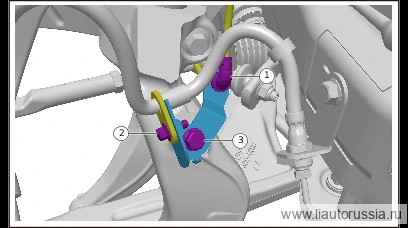

Отсоедините фиксирующий хомут левого переднего тормозного шланга (1 шт.).
-
Выверните болт крепления левого переднего тормозного шланга (1 шт.).
🔧 головка 8 мм -
Выверните крепёжный болт кронштейна левого переднего тормозного шланга - сторона амортизатора (1 шт.), снимите кронштейн левого переднего тормозного шланга - сторона амортизатора.
🔧 торцевая головка Примечание: Q1860816F61 шестигранный фланцевый болт является деталью одноразового использования, после каждого демонтажа и монтажа необходимо заменять на новую деталь 13 ммQ1860816F61одноразовая деталь
Установка 3 шагов
-
Установите кронштейн правого переднего тормозного шланга — сторона амортизатора, установите крепёжный болт кронштейна правого переднего тормозного шланга — сторона амортизатора (1 шт.). Q1860816F61 Болт с шестигранной фланцевой головкой Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 торцевая головка Примечание: Q1860816F61 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 8 ммQ1860816F61одноразовая деталь -
Установите правый передний тормозной шланг, установите болт крепления правого переднего тормозного шланга (1 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Головка 8 ммQ1840616F70 -
Установите фиксирующую скобу правого переднего тормозного шланга (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн правого переднего тормозного шланга — сторона амо… | 23±2 Н·м |
| Установите правый передний тормозной шланг, установите болт крепления… | 9±1 Н·м |
