Рулевая колонка с электроприводом регулировки в сборе

Подготовительные работы 11

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. левая боковая крышка панели приборов
6. нижняя левая защитная панель в сборе
7. Подушка безопасности водителя
8. Рулевое колесо в сборе
9. нижний кожух рулевой колонки в сборе
10. верхний кожух рулевой колонки в сборе
11. Комбинированный переключатель в сборе

Снятие 4 шагов

1.

   1

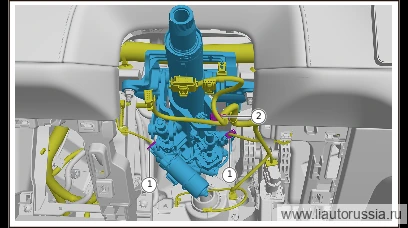

   Отсоедините разъём жгута проводов панели приборов в сборе (2 шт.).
2. 2

   Отсоедините фиксирующую скобу жгута проводов панели приборов в сборе (1 шт.), отведите жгут проводов панели приборов в сборе в сторону.

3.

   3

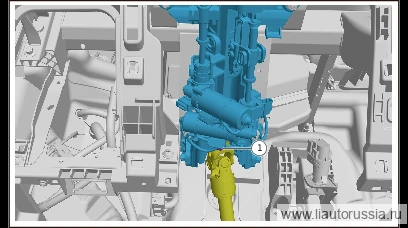

   Выверните крепёжный болт (1 шт.), отсоедините соединение промежуточного вала рулевого управления с пыльником в сборе с рулевой колонкой с электрорегулировкой в сборе.

   🔧 торцевая головка 10 мм

4.

   4

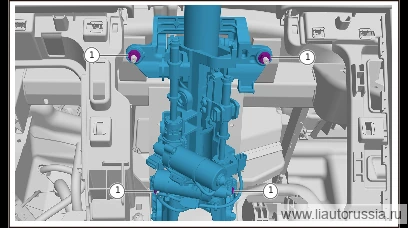

   Выверните фиксирующую гайку (4 шт.), снимите рулевую колонку с электроприводом регулировки в сборе.

   🔧 головка 13 мм Внимание: при выворачивании последней гайки необходимо поддерживать рулевую колонку с электроприводом регулировки в сборе, чтобы предотвратить её внезапное падение и травмирование персонала или повреждение деталей

Установка 4 шагов

1.

   1

   Установите рулевую колонку с электроприводом регулировки в сборе, установите крепёжную гайку (4 шт.). Гайка с шестигранной фланцевой головкой Q32008F36 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 Головка Примечание: при установке необходимо поддерживать рулевую колонку с электроприводом регулировки в сборе, чтобы предотвратить её внезапное падение и травмирование персонала или повреждение деталей 13 мм

2.

   2

   Подсоедините промежуточный вал рулевого управления с пыльником в сборе к рулевой колонке с электроприводом регулировки в сборе, установите крепёжный болт (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 20 Н·м+120°

   ⚙︎ 20 Н·м+120°🔧 головка 10 ммQ1840830TF61

3.

   3

   Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).
4. 4

   Подсоедините разъём жгута проводов (2 шт.) жгута проводов панели приборов в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение рулевого колеса
• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
