Пучок тормозных трубок (жёстких)

Подготовительные работы 25

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Открытие и закрытие капота
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. Задний уплотнитель моторного отсека
9. Декоративный колпачок
10. Основной рычаг щётки стеклоочистителя в сборе
11. Дополнительный рычаг щётки стеклоочистителя в сборе
12. Передняя защита моторного отсека
13. Левый уплотнитель моторного отсека
14. Правый уплотнитель моторного отсека
15. Передняя защита моторного отсека
16. Левая защита моторного отсека в сборе
17. Правая защита моторного отсека в сборе
18. Облицовочная панель вентиляции переднего щита в сборе
19. Интегрированный расширительный бачок
20. верхняя крышка электрощита моторного отсека
21. Кронштейн крепления ECU двигателя
22. Подъём и опускание автомобиля
23. Слив и заправка тормозной жидкости
24. защитная балка шасси
25. Левая передняя нижняя защита днища

Снятие 12 шагов

1.

   1

   Ослабьте крепёжную гайку правой передней тормозной трубки (жёсткой) - левый участок (1 шт.), отсоедините соединение правой передней тормозной трубки (жёсткой) - левый участок с правой передней тормозной трубкой (жёсткой) - правый участок.

   🔧 комбинированный гаечный ключ 11 мм
2. 2

   Ослабьте фиксирующую гайку (1 шт.) тормозной трубки правого заднего колеса 1, отсоедините тормозную трубку правого заднего колеса 1 от тормозной трубки правого заднего колеса 2.

   🔧 Комбинированный гаечный ключ 11 мм
3. 3

   Ослабьте гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.

   🔧 Комбинированный гаечный ключ 11 мм
4. 4

   Отсоедините пучок тормозных трубок.

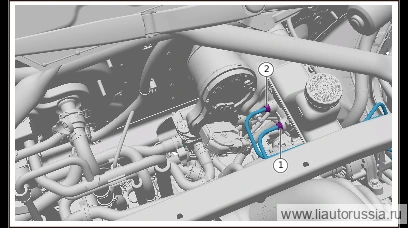

5.

   5

   Ослабьте крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.), отсоедините соединение тормозной трубки (жёсткой) задней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром.

   🔧 комбинированный гаечный ключ 11 мм
6. 6

   Ослабьте фиксирующую гайку (1 шт.) тормозной трубки передней камеры главного цилиндра, отсоедините тормозную трубку передней камеры главного цилиндра от блока управления iBooster с главным цилиндром в сборе.

   🔧 Комбинированный гаечный ключ 11 мм

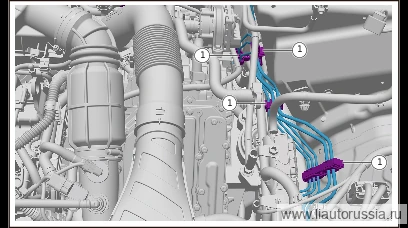

7.

   7

   Отсоедините пучок тормозных трубок.

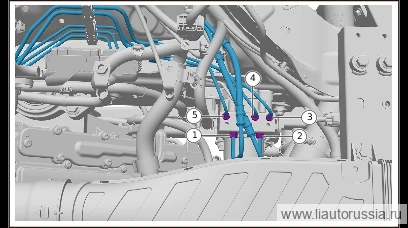

8.

   8

   Ослабьте гайку крепления тормозной трубки заднего контура главного цилиндра (1 шт.), отсоедините тормозную трубку заднего контура главного цилиндра от модуля управления ESP в сборе.

   🔧 Комбинированный гаечный ключ 11 мм

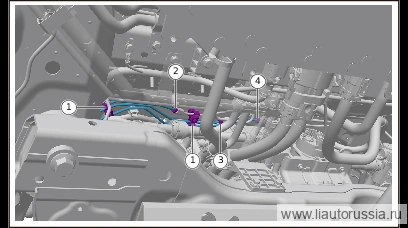

9. 9

   Ослабьте гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.), отсоедините тормозную трубку передней камеры главного тормозного цилиндра от блока управления ESP в сборе.

   🔧 рожковый ключ 11 мм
10. 10

    Ослабьте крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.), отсоедините соединение левой задней тормозной трубки (жёсткой) 1 с модулем управления ESP в сборе.

    🔧 комбинированный гаечный ключ 11 мм
11. 11

    Ослабьте фиксирующую гайку (1 шт.) тормозной трубки правого переднего колеса — левый участок, отсоедините тормозную трубку правого переднего колеса — левый участок от блока управления ESP в сборе.

    🔧 Комбинированный гаечный ключ 11 мм
12. 12

    Ослабьте гайку крепления правой задней тормозной трубки 1 (1 шт.), отсоедините правую заднюю тормозную трубку 1 от модуля управления ESP в сборе, снимите пучок тормозных трубок.

    🔧 Комбинированный гаечный ключ 11 мм

Установка 12 шагов

1. 1

   Установите пучок тормозных трубок, подсоедините правую заднюю тормозную трубку 1 к блоку управления ESP в сборе, установите гайку крепления правой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
2. 2

   Подсоедините левый участок правой передней тормозной трубки к блоку управления ESP в сборе, установите крепёжную гайку левого участка правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 Комбинированный ключ 11 мм
3. 3

   Подсоедините левую заднюю тормозную трубку (жёсткую) 1 с модулем управления ESP в сборе, установите крепёжную гайку левой задней тормозной трубки (жёсткой) 1 (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм
4. 4

   Соедините тормозную трубку передней камеры главного цилиндра с блоком управления ESP в сборе, установите крепёжную гайку тормозной трубки передней камеры главного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 комбинированный гаечный ключ 11 мм
5. 5

   Подсоедините тормозную трубку задней камеры главного цилиндра к блоку управления ESP в сборе, установите фиксирующую гайку (1 шт.) тормозной трубки задней камеры главного цилиндра. Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм

6.

   6

   Установите пучок тормозных трубок.

7.

   7

   Подсоедините тормозную трубку передней камеры главного тормозного цилиндра к блоку управления iBooster с главным тормозным цилиндром в сборе, установите гайку крепления тормозной трубки передней камеры главного тормозного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 головка 11 мм
8. 8

   Подсоедините тормозную трубку (жёсткую) задней камеры главного цилиндра с модулем управления iBooster в сборе с главным цилиндром, установите крепёжную гайку тормозной трубки (жёсткой) задней камеры главного цилиндра (1 шт.). Момент затяжки: 16±2 Н·м

   ⚙︎ 16±2 Н·м🔧 торцевая головка 11 мм

9.

   9

   Установите пучок тормозных трубок.
10. 10

    Подсоедините тормозную трубку левого заднего колеса 1 к тормозной трубке левого заднего колеса 2, установите фиксирующую гайку (1 шт.) тормозной трубки левого заднего колеса 1. Момент затяжки: 16±2 Н·м

    ⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм
11. 11

    Подсоедините правую заднюю тормозную трубку 1 к правой задней тормозной трубке 2, установите гайку крепления правой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м

    ⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ 11 мм
12. 12

    Подсоедините левую секцию правой передней тормозной трубки к правой секции правой передней тормозной трубки, установите гайку крепления левой секции правой передней тормозной трубки (1 шт.). Момент затяжки: 16±2 Н·м

    ⚙︎ 16±2 Н·м🔧 рожковый ключ 11 мм
