Правая задняя стойка в сборе

Подготовительные работы 22

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
13. вентиляционная решётка правой задней боковины в сборе
14. облицовочная панель порога задней двери в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. облицовка правой задней боковины в сборе
18. Рукоятка аварийного троса зарядной розетки
19. монтажный кронштейн облицовки правой задней боковины в сборе
20. Подъём и опускание автомобиля
21. Колесо в сборе (алюминиевое)
22. Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе

Снятие 3 шагов

1.

   1

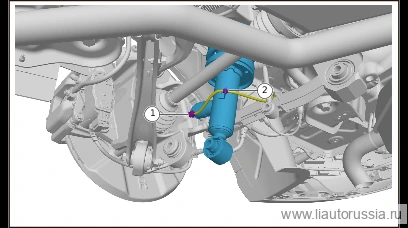

   Отсоедините разъём жгута проводов правой задней стойки в сборе (1 шт.).
2. 2

   Отсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе.

3.

   3

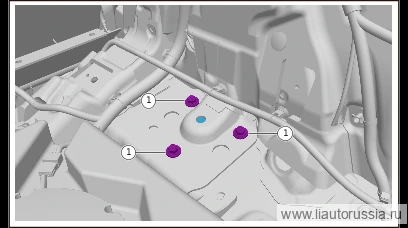

   Выверните крепёжный болт правой задней стойки в сборе (3 шт.), снимите правую заднюю стойку в сборе со стороны правого заднего колеса в сборе (алюминиевого).

   🔧 головка Внимание: X01-89184830 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 13 ммX01-89184830одноразовая деталь

   Примечание. Требуется участие двух специалистов по ремонту — один специалист выворачивает болт, другой поддерживает правую заднюю стойку в сборе снизу.

Установка 3 шагов

1.

   1

   Установите правую заднюю стойку в сборе со стороны правого заднего колеса в сборе (алюминиевого), установите крепёжный болт (3 шт.) правой задней стойки в сборе. X01-89184830 комплект болта с шестигранной фланцевой головкой и плоской шайбой Момент затяжки: 33±3 Н·м

   ⚙︎ 33±3 Н·м🔧 торцевая головка Примечание: X01-89184830 комплект болта с шестигранной фланцевой головкой и плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммX01-89184830одноразовая деталь

   Примечание. Необходимо участие двух специалистов по ремонту — один устанавливает болт, другой поддерживает правую заднюю стойку в сборе снизу.

2.

   2

   Подсоедините разъём жгута проводов правой задней стойки в сборе (1 шт.).
3. 3

   Подсоедините жгут проводов датчика скорости вращения правого заднего колеса в сборе к правой задней стойке в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
