Компоненты заднего амортизатора — левая задняя пневморессора с амортизатором в сборе

Подготовительные работы 23

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка левой задней боковины в сборе
19. монтажный кронштейн внутренней облицовки левой задней боковины в сборе
20. Подъём и опускание автомобиля
21. Колесо в сборе (алюминиевое)
22. Компоненты правого заднего рычага подвески — задний продольный рычаг в сборе
23. Компоненты правого заднего рычага подвески — задний рычаг регулировки развала в сборе

Снятие 4 шагов

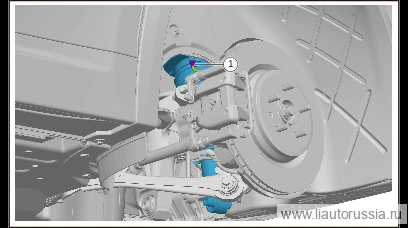

1.

   1

   Отверните штуцер трубопровода между магистралью левой задней пневморессоры и левой задней пневморессорой с амортизатором в сборе, отсоедините магистраль левой задней пневморессоры от левой задней пневморессоры с амортизатором в сборе. Используемый инструмент: 14 мм ключ Другим рожковым ключом выверните штуцер трубопровода между магистралью левой задней пневморессоры и левой задней пневморессорой с амортизатором в сборе. Используемый инструмент: 12 мм ключ

   🔧 ключ Внимание: рожковым ключом зафиксируйте клапан поддержания давления, чтобы клапан поддержания давления оставался неподвижным (это очень важно! Неправильные действия могут привести к откручиванию или повреждению клапана поддержания давления в верхней воздушной камере) 12 мм

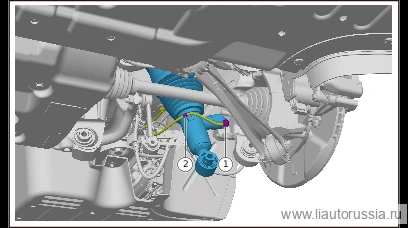

2.

   2

   Отсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).
3. 3

   Отсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе от левой задней пневморессоры с амортизатором в сборе.

4.

   4

   Выверните крепёжные болты левой задней пневморессоры в сборе с амортизатором (3 шт.), снимите левую заднюю пневморессору в сборе с амортизатором со стороны левого заднего колеса в сборе (алюминиевого).

   🔧 головка 13 ммX01-89184830одноразовая деталь

   Примечание

   • X01-89184830 болт с шестигранной фланцевой головкой в сборе с плоской шайбой — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • Требуется участие двух специалистов по ремонту — один выворачивает болт, другой снизу поддерживает левую заднюю пневморессору в сборе с амортизатором.

Установка 5 шагов

1.

   1

   Установите левую заднюю пневморессору с амортизатором в сборе со стороны левого заднего колеса в сборе (алюминиевого), установите крепёжный болт левой задней пневморессоры с амортизатором в сборе (3 шт.). X01-89184830 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 33±3 Н·м

   ⚙︎ 33±3 Н·м🔧 головка Внимание: X01-89184830 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже подлежит замене на новую деталь 13 ммX01-89184830одноразовая деталь

   Примечание. Требуется участие двух специалистов по ремонту — один специалист устанавливает болт, другой поддерживает левую заднюю пневморессору с амортизатором в сборе снизу.

2.

   2

   Подсоедините жгут проводов датчика скорости вращения левого заднего колеса в сборе к левой задней пневморессоре с амортизатором в сборе.
3. 3

   Подсоедините разъём жгута проводов левой задней пневморессоры с амортизатором в сборе (1 шт.).

4.

   4

   Подсоедините трубопровод левой задней пневморессоры к левой задней пневморессоре в сборе с амортизатором, установите фитинг трубопровода левой задней пневморессоры и левой задней пневморессоры в сборе с амортизатором. Момент затяжки: 3 Н·м

   ⚙︎ 3 Н·м🔧 ключ 12 ммX01-90000581одноразовая деталь

   Примечание

   • X01-90000581 фитинг трубопровода пневморессоры — деталь одноразового применения, после каждой разборки/сборки необходимо заменять новой деталью.
   • Момент затяжки стопорного соединения фитинга составляет 3 Н·м, при этом метка краски на соединении не должна сдвигаться.
5. 5

   Сжатие пневморессоры в состоянии без давления приводит к неравномерной нагрузке на резинокордную оболочку и её перекосу, а последующая накачка усиливает перекос, что вызывает внутреннюю интерференцию конструкции, повреждение пневморессоры и резкое раздувание с разрывом одной из сторон.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка высоты
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
• Калибровка камер кругового обзора
• Калибровка лидара
