Отводящий шланг насоса ОЖ заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если электропитание автомобиля не отключено, электровентилятор может запуститься в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен носить защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до охлаждения приводного электродвигателя.
- Если снять крышку расширительного бачка при неохлаждённых приводном электродвигателе и радиаторе, из системы охлаждения вырвется горячая жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- При снятии хомута крепления трубки обязательно используйте трубные клещи, не допускается использование других инструментов, иначе это приведёт к повреждению хомута и нарушению герметичности.
- При снятии не допускайте попадания воды в разъём жгута проводов — перед отсоединением трубки закройте его защитным колпачком.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 23
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Открытие и закрытие капота
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- защитная балка шасси
- Левая передняя нижняя защита днища
- Задний уплотнитель моторного отсека
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Левый уплотнитель моторного отсека
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Правый уплотнитель моторного отсека
- Передняя защита моторного отсека
- Левая защита моторного отсека в сборе
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Электронный насос ОЖ батареи
Снятие 7 шагов
-

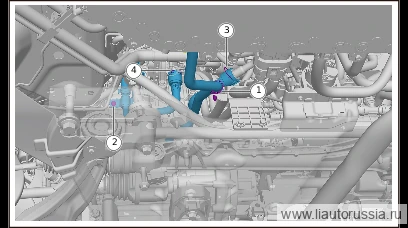

Отсоедините фиксатор крепления отводящего шланга насоса ОЖ заднего электродвигателя (1 шт.).
-
Выверните болт крепления отводящего шланга насоса ОЖ заднего электродвигателя к сдвоенному электродвигателю с редуктором в сборе (1 шт.), снимите отводящий шланг насоса ОЖ заднего электродвигателя.
🔧 Торцевая головка 10 мм -
Снимите стопорную пружину соединения, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от переднего участка подводящей нейлоновой трубки контура охлаждения заднего электродвигателя.
-
Снимите стопорную пружину соединения, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от электронного насоса ОЖ электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

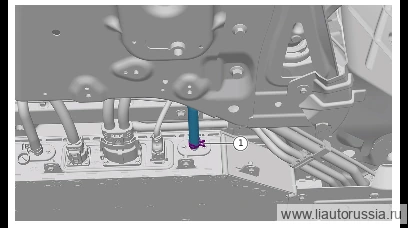

Ослабьте хомут, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от тягового аккумуляторного блока в сборе.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью! -

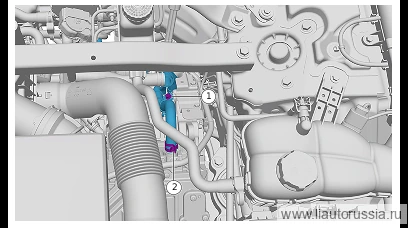

Выверните фиксирующий болт отводящего шланга насоса заднего электродвигателя (1 шт.).
🔧 головка 10 мм -
Ослабьте хомут, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от многорежимного электропривода в сборе, снимите отводящий шланг насоса ОЖ заднего электродвигателя.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в трубопроводе перед демонтажем во избежание ожога горячей жидкостью!
Установка 7 шагов
-
Установите отводящий шланг насоса ОЖ заднего электродвигателя, установите крепёжный болт отводящего шланга насоса ОЖ заднего электродвигателя (1 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70 -
Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к многорежимному электроприводу в сборе, установите хомут.
-
Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к тяговому аккумуляторному блоку в сборе, установите хомут.
-
Установите фиксатор крепления отводящего шланга насоса ОЖ заднего электродвигателя (1 шт.).
-
Установите болт крепления отводящего шланга насоса ОЖ заднего электродвигателя к сдвоенному электродвигателю с редуктором в сборе (1 шт.). Q1860616F70 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 Торцевая головка 10 ммQ1860616F70 -
Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к переднему участку подводящей нейлоновой трубки контура охлаждения заднего электродвигателя, установите стопорную пружину соединения.
-
Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к электронному насосу ОЖ электродвигателя, установите стопорную пружину соединения.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите отводящий шланг насоса ОЖ заднего электродвигателя, установ… | 9±1 Н·м |
| Установите болт крепления отводящего шланга насоса ОЖ заднего электрод… | 9±1 Н·м |
