Электронный насос ОЖ батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- При демонтаже следите за тем, чтобы в разъём жгута проводов не попала вода — перед отсоединением трубки необходимо закрыть его защитным колпачком.
- Компоненты системы охлаждения расположены рядом с высоковольтными компонентами, не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
- В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя ёмкость с делениями для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную водопроводную систему, соединённую с обычным источником воды.
- При снятии хомутов крепления трубок обязательно используйте клещи для трубок, использование других инструментов запрещено, иначе это повредит хомут и нарушит герметичность.

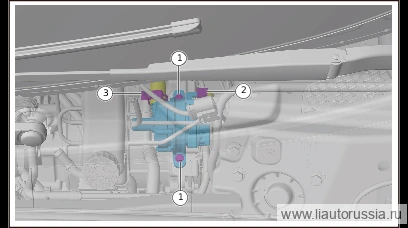

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 12
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Декоративный кожух двигателя в сборе
- Впускной шланг воздушного фильтра
Снятие 4 шагов
-

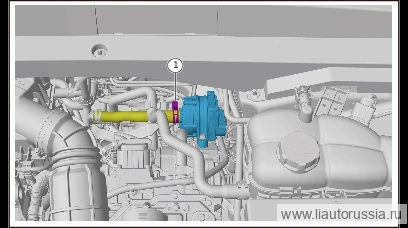

Ослабьте хомут соединения, отсоедините шланг подпитки, соединяющий электронный насос ОЖ батареи и дополнительный расширительный бачок батареи.
Примечание. Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью! -
Ослабьте хомут соединения, отсоедините электронный насос ОЖ батареи от отводящего шланга насоса заднего электродвигателя.
-
Отсоедините разъём жгута проводов электронного насоса ОЖ батареи (1 шт.).
-
Выверните фиксирующие болты электронного насоса ОЖ батареи (2 шт.), снимите электронный насос ОЖ батареи.
🔧 головка 10 мм Внимание: обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажем во избежание ожога горячей жидкостью!
Установка 4 шагов
-
Установите электронный насос ОЖ батареи, заверните фиксирующие болты электронного насоса ОЖ батареи (2 шт.). Q1860612F71 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Подсоедините разъём жгута проводов электронного насоса ОЖ батареи.
-
Подсоедините отводящий шланг насоса заднего электродвигателя к электронному насосу ОЖ батареи, установите хомут соединения.
-
Подсоедините шланг подпитки дополнительного расширительного бачка батареи к электронному насосу ОЖ батареи, установите хомут соединения.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите электронный насос ОЖ батареи, заверните фиксирующие болты э… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
