Левый интеркулер в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 23
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Накладка арки левого переднего колеса в сборе
- Левый уплотнитель моторного отсека
- Левая защита моторного отсека в сборе
- Накладка правой передней колёсной арки в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Колесо в сборе (алюминиевое)
- Накладка арки левого переднего колеса в сборе
- Подкрылок левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Левый воздухоотводящий щиток интеркулера в сборе
Снятие 3 шагов
-

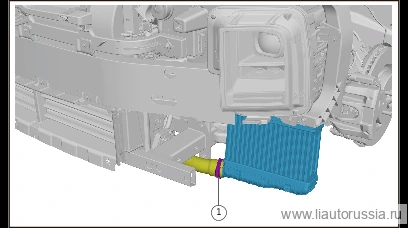

Ослабьте крепёжный хомут выпускной трубки интеркулера I (1 шт.), отсоедините выпускную трубку интеркулера I от левого интеркулера.
🔧 головка 7 мм -

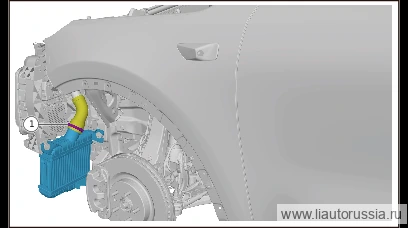

Ослабьте крепёжный хомут впускной трубки интеркулера III (1 шт.), отсоедините впускную трубку интеркулера III от левого интеркулера.
🔧 головка 7 мм -

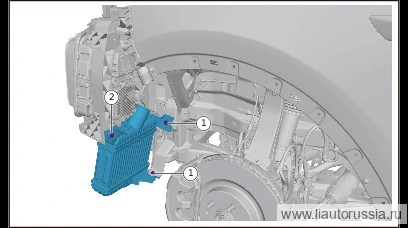

Выверните крепёжные болты левого интеркулера в сборе (3 шт.), снимите левый интеркулер в сборе.
🔧 головка 10 мм
Установка 4 шагов
-
Установите левый интеркулер в сборе, установите фиксирующий болт левого интеркулера в сборе (2 шт.). Q140B0635F62L комбинированный болт с шестигранной головкой и плоской шайбой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите левый интеркулер в сборе, установите крепёжные болты левого интеркулера в сборе (1 шт.). Q140B0640F70L Комбинированное изделие: шестигранный болт и плоская шайба Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините впускную трубку интеркулера III к левому интеркулеру, затяните крепёжный хомут впускной трубки интеркулера III (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм -
Подсоедините выпускную трубку интеркулера I к левому интеркулеру в сборе, затяните крепёжный хомут выпускной трубки интеркулера I (1 шт.). 5 Н·м
⚙︎ 6±0.5 Н·м🔧 головка Момент затяжки: 6±0 7 мм
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левый интеркулер в сборе, установите фиксирующий болт левог… | 9±1 Н·м |
| Установите левый интеркулер в сборе, установите крепёжные болты левого… | 9±1 Н·м |
| Подсоедините впускную трубку интеркулера III к левому интеркулеру, зат… | 6±0.5 Н·м |
| Подсоедините выпускную трубку интеркулера I к левому интеркулеру в сбо… | 6±0.5 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
