Левый воздухоотводящий щиток интеркулера в сборе
Активная решётка радиатора · Li L7 2022–2023 · стр. 3282–3283 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 13
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Подъём и опускание автомобиля
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
Снятие 1 шагов
-

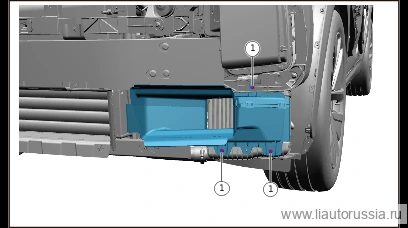

Выверните крепёжные болты(3 шт.) дефлектора интеркулера левой стороны в сборе, снимите дефлектор интеркулера левой стороны в сборе.
🔧 головка 10 мм
Установка 1 шагов
-
Установите левую воздухонаправляющую пластину интеркулера в сборе, затяните крепёжные болты левой воздухонаправляющей пластины интеркулера в сборе (3 шт.). Q1860612F71 Болт с шестигранной фланцевой головкой Момент затяжки: 3±1 Н·м
⚙︎ 3±1 Н·м🔧 головка 10 ммQ1860612F71
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите левую воздухонаправляющую пластину интеркулера в сборе, зат… | 3±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
