Жгут проводов центральной консоли в сборе

Центральная консоль · Li L7 2022–2023 · стр. 2558–2559 оригинала
2 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов центральной консоли в сборе

Подготовительные работы 23

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. задний воздуховыпускной дефлектор центральной консоли в сборе
  7. верхняя задняя крышка центральной консоли в сборе
  8. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  10. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  11. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  12. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. крышка заднего торца направляющей, левая сторона
  15. правый кожух заднего торца направляющей (переднее пассажирское)
  16. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  17. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  18. левая нижняя облицовочная панель центральной консоли в сборе
  19. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  20. задняя крышка центральной консоли в сборе
  21. Задний воздуховод центральной консоли в сборе.
  22. корпус центральной консоли в сборе
  23. Компоненты верхнего корпуса центральной консоли — плафон подсветки перчаточного ящика центральной консоли

Снятие 2 шагов

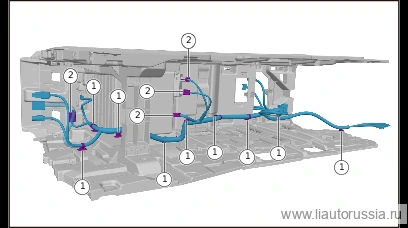

  1. Шаг 1

    Отсоедините фиксирующую защёлку (9 шт.) жгута проводов центральной консоли в сборе.

  2. Отсоедините разъём (4 шт.) жгута проводов центральной консоли в сборе, снимите жгут проводов центральной консоли в сборе.

Установка 2 шагов

  1. Шаг 1

    Установите жгут проводов центральной консоли в сборе, установите фиксирующие защёлки жгута проводов центральной консоли в сборе (9 шт.).

  2. Подсоедините разъём (4 шт.) жгута проводов центральной консоли в сборе.
