Левый воздуховод обдува ног второго ряда — передний участок.

Подготовительные работы 30

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
9. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
10. облицовка левого порога в сборе
11. левая боковая крышка панели приборов
12. облицовка нижней части левой стойки A в сборе.
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
20. крышка заднего торца направляющей, левая сторона
21. правый кожух заднего торца направляющей (переднее пассажирское)
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. левая нижняя облицовочная панель центральной консоли в сборе
24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
25. корпус центральной консоли в сборе
26. педаль электронного акселератора в сборе
27. Коврик салона, водительское сиденье
28. Коврик водительского сиденья в сборе
29. Решётка обдува ног второго ряда слева
30. Задняя секция воздуховода обдува ног второго ряда слева

Снятие 2 шагов

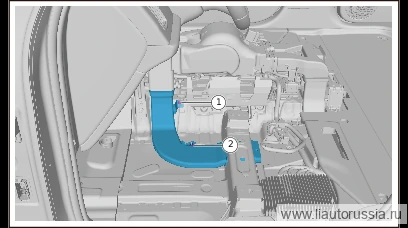

1.

   1

   Отсоедините защёлку передней секции воздуховода обдува ног второго ряда слева (1 шт.).
2. 2

   Снимите крепёжную гайку (1 шт.) воздуховода обдува ног левого второго ряда — передняя секция, снимите воздуховод обдува ног левого второго ряда — передняя секция.

   🔧 головка 10 мм

Установка 2 шагов

1.

   1

   Установите левый воздуховод обдува ног второго ряда — передний участок, установите кнопочную защёлку (1 шт.) левого воздуховода обдува ног второго ряда — передний участок.
2. 2

   Установите крепёжную гайку (1 шт.) передней секции воздуховода обдува ног левого второго ряда. M01-89320206 Комплект: гайка с шестигранной головкой и фланцем и плоская шайба Момент затяжки: 2±0.5 Н·м

   ⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206

Моменты затяжки — сводка
