Компоненты корпуса панели приборов — соединительный шланг
Панель приборов · Li L7 2022–2023 · стр. 2908–2909 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 20
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- центральная нижняя защитная панель в сборе
- бардачок в сборе
- Генератор ароматизации в сборе.
- бокс для телефона центральной консоли в сборе
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Снятие и установка узла корпуса центральной консоли в сборе
Снятие 1 шагов
-

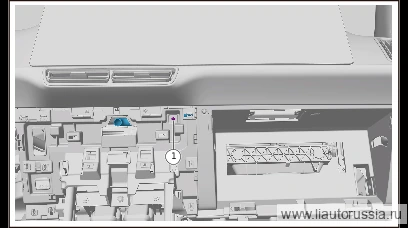

Отсоедините фиксатор соединительного шланга, снимите соединительный шланг.
Установка 1 шагов
-
Установите соединительный шланг, установите фиксирующие защёлки соединительного шланга.
