Жгут проводов левой камеры переднего вида (кузовной участок)

Низковольтные жгуты · Li L7 2022–2023 · стр. 2057–2058 оригинала
4 шагов снятия2 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Подготовительные работы 23

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Крышка багажника в сборе
  6. Крышка смотрового люка аккумуляторной батареи
  7. Аккумулятор книга владельца
  8. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  9. Решётка воздуховода обдува ног второго ряда (левая сторона)
  10. Коврик салона, водительское сиденье
  11. педаль электронного акселератора в сборе
  12. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  13. облицовка левого порога в сборе
  14. Рукоятка внутренней рукоятки замка капота
  15. облицовка нижней части левой стойки A в сборе.
  16. левая защитная панель ножного пространства в сборе
  17. левая нижняя облицовочная панель центральной консоли в сборе
  18. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  19. правая защитная панель в ногах в сборе
  20. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  21. бокс для телефона центральной консоли в сборе
  22. Снятие и установка узла корпуса центральной консоли в сборе
  23. Коврик водительского сиденья в сборе

Снятие 4 шагов

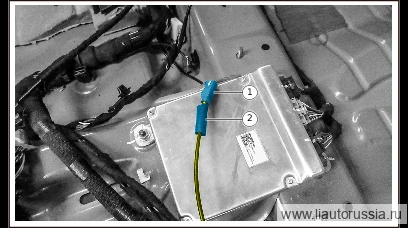

  1. Шаг 1

    Обрежьте разъём жгута провода левой камеры переднего вида (участок кузова).

  2. Оберните жгут проводов левой камеры переднего вида (участок кузова) термоусадочной трубкой.

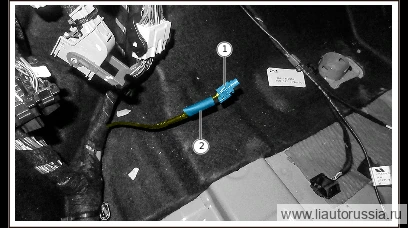

  3. Шаг 3

    Обрежьте разъём жгута провода левой камеры переднего вида (участок кузова).

  4. Оберните жгут проводов левой камеры переднего вида (участок кузова) термоусадочной трубкой.

Установка 2 шагов

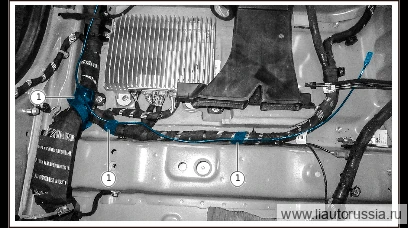

  1. Шаг 1

    Обмотайте жгут проводов левой камеры переднего вида (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.

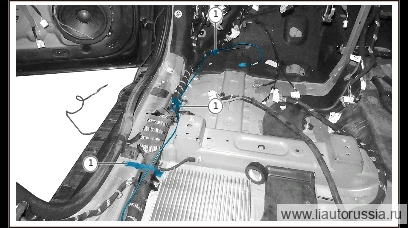

  2. Шаг 2

    Обмотайте жгут проводов левой камеры переднего вида (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.
