Жгут проводов гигабитного Ethernet XCU (участок кузова)

Низковольтные жгуты · Li L7 2022–2023 · стр. 2017–2019 оригинала
6 шагов снятия3 шагов установки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Жгут проводов гигабитного Ethernet XCU (участок кузова)

Подготовительные работы 32

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
  9. средняя облицовка правой стойки B в сборе
  10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
  11. правая боковая крышка панели приборов
  12. облицовка нижней части правой стойки A в сборе.
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  20. крышка заднего торца направляющей, левая сторона
  21. правый кожух заднего торца направляющей (переднее пассажирское)
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. левая нижняя облицовочная панель центральной консоли в сборе
  24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  25. корпус центральной консоли в сборе
  26. Передняя секция центрального воздуховода обдува лица второго ряда
  27. Нагнетательный вентилятор в сборе.
  28. Коврик салона, переднее пассажирское сиденье
  29. Коврик пола переднего пассажирского места в сборе
  30. Правая решётка обдува ног второго ряда.
  31. Воздуховод обдува ног правого второго ряда — задняя секция
  32. Воздуховод обдува лица правой стойки B — нижняя секция

Снятие 6 шагов

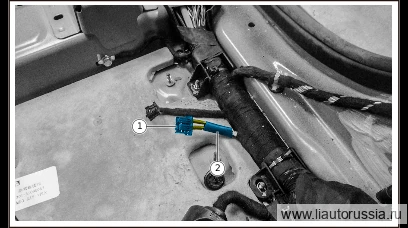

  1. Шаг 1

    Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).

  2. Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.

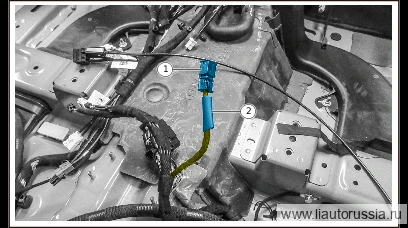

  3. Шаг 3

    Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).

  4. Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.

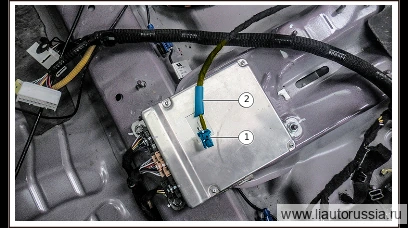

  5. Шаг 5

    Отрежьте разъём жгута проводов гигабитного Ethernet XCU (участок кузова).

  6. Оберните жгут провода гигабитного Ethernet XCU (участок кузова) термоусадочной трубкой.

Установка 3 шагов

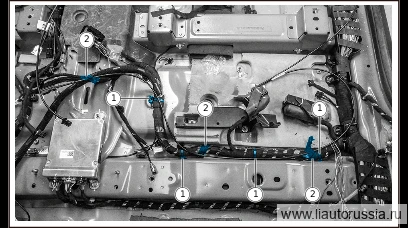

  1. Шаг 1

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

  2. Обмотайте гигабитный Ethernet-жгут проводов XCU (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.

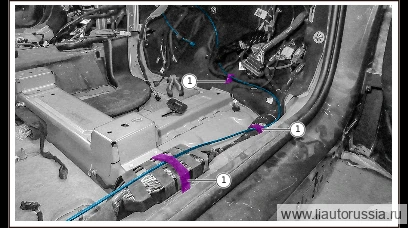

  3. Шаг 3

    Обмотайте гигабитный Ethernet-жгут проводов XCU (кузовной участок) тканевой изолентой вокруг жгута проводов кузова в сборе.
