Компонент корпуса люка — грибовидная защёлка

Подготовительные работы 43

1. Двери багажника на электроприводе книга владельца
2. Крышка багажника в сборе
3. Крышка смотрового люка аккумуляторной батареи
4. Аккумулятор книга владельца
5. Уплотнитель проёма двери багажника в сборе
6. облицовочная панель порога задней двери в сборе
7. Ящик для инструмента в багажнике
8. Подушка сиденья третьего ряда в сборе
9. Спинка левого сиденья третьего ряда в сборе
10. Спинка правого сиденья третьего ряда в сборе
11. уплотнитель проёма левой передней двери
12. Уплотнительные компоненты правой задней двери — уплотнитель дверного проёма левой задней двери
13. облицовка верхней части левой стойки A в сборе
14. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
15. облицовка верхней части левой стойки B в сборе.
16. облицовка левого порога в сборе
17. Коврик подстаканника левой задней боковины
18. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
19. облицовка верхней части левой стойки D в сборе.
20. облицовка левой задней боковины в сборе
21. облицовка верхней части левой стойки C в сборе
22. Уплотнитель проёма правой передней двери
23. Уплотнитель проёма правой задней двери
24. облицовка верхней части правой стойки А в сборе
25. средняя облицовка правой стойки B в сборе
26. облицовка верхней части правой стойки B в сборе.
27. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
28. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Декоративная панель кожуха потолочного развлекательного экрана в сборе
33. Левый солнцезащитный козырёк в сборе
34. Правый солнцезащитный козырёк в сборе
35. Крепёжный крючок солнцезащитного козырька
36. Крепёжный крючок солнцезащитного козырька
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка переднего ряда в сборе
40. Поручень потолка заднего ряда справа в сборе
41. плафон для чтения в сборе
42. Верхний кожух внутреннего зеркала заднего вида в сборе
43. Нижний кожух внутреннего зеркала заднего вида в сборе

Снятие 6 шагов

1.

   1

   Выверните крепёжные болты обивки потолка в сборе (2 шт.).

   🔧 головка 10 мм

2.

   2

   Отсоедините разъём жгута проводов потолка (1 шт.).
3. 3

   Выверните крепёжный болт массы (1 шт.), отсоедините жгут провода массы от кузова.

   🔧 головка 10 мм
4. 4

   Расстыкуйте фиксатор крепления жгута проводов потолка (1 шт.), снимите облицовку потолка в сборе.

   Примечание. Учитывайте длину жгута проводов во избежание его повреждения.

5.

   5

   Отсоедините разъём жгута проводов крыши (1 шт.), извлеките переднюю шторку люка в сборе.

6.

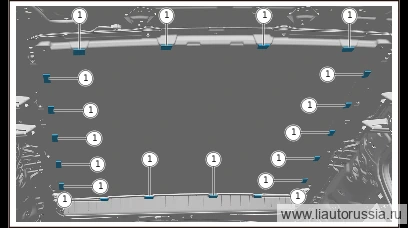

   6

   Снимите грибовидный фиксатор (18 шт.).

Установка 6 шагов

1. 1

   Установите грибовидную защёлку (18 шт.).

2.

   2

   Подсоедините разъём жгута проводов потолка (1 шт.), установите обивку потолка в сборе.

3.

   3

   Установите фиксатор крепления жгута проводов потолка (1 шт.).
4. 4

   Установите жгут провода массы, установите крепёжный болт массы (1 шт.). M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616
5. 5

   Подсоедините разъём жгута проводов потолка (1 шт.).

6.

   6

   Установите крепёжные болты обивки потолка в сборе (2 шт.). Q146B0622F62L Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
