Уплотнительное кольцо масляного канала посадочной поверхности

Блок двигателя в сборе · Li L6 2024 · стр. 310–312 оригинала
7 шагов снятия7 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Передняя защита моторного отсека
  6. Декоративный кожух двигателя в сборе
  7. Агрегат двигателя в сборе, комплектующие — Передний датчик кислорода в сборе
  8. Компоненты навесного оборудования блока двигателя в сборе — Задний датчик кислорода в сборе
  9. Компоненты навесного оборудования двигателя в сборе — Теплозащитный кожух турбокомпрессора
  10. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
  11. трубка чистого воздуха в сборе
  12. Компоненты датчиков системы двигателя — Датчик давления моторного масла в сборе
  13. Подъём и опускание автомобиля
  14. Задняя защитная панель передней части днища
  15. Нижняя защита переднего бампера в сборе
  16. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  17. Узел очистки выхлопных газов в сборе
  18. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
  19. Слив и заправка моторного масла двигателя (ДВС)

Снятие 7 шагов

  1. Ослабьте хомут, отсоедините подводящий шланг электронного насоса ОЖ от узла маслоохладителя фильтра.

  2. Выверните крепёжные болты монтажного кронштейна электронного насоса ОЖ (2 шт.), отведите узел электронного насоса ОЖ в сторону.

    🔧 головка 8 мм

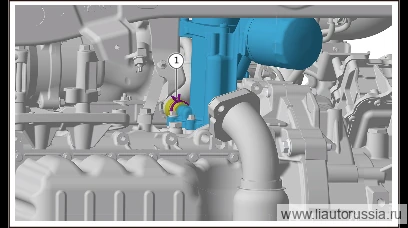

  3. Шаг 3

    Ослабьте хомут, отсоедините узел трубки возврата масла турбокомпрессора от узла маслоохладителя фильтра.

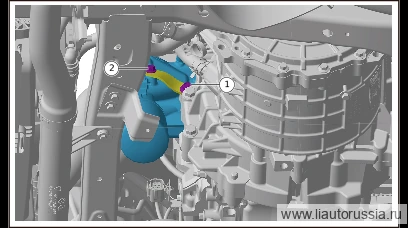

  4. Шаг 4

    Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.).

    🔧 головка 13 мм
  5. Выверните крепёжные болты опорной планки корпуса масляного фильтра (1 шт.), снимите опорную планку корпуса масляного фильтра.

    🔧 головка 10 мм

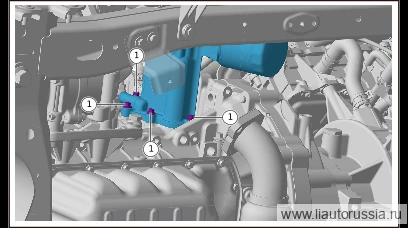

  6. Шаг 6

    Выверните крепёжные болты узла маслоохладителя фильтра (4 шт.), снимите узел маслоохладителя фильтра.

    🔧 головка Внимание: уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями, повторное использование не допускается 8 мм
  7. Шаг 7

    Снимите уплотнительное кольцо масляного канала посадочной поверхности.

    Примечание. Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.

Установка 7 шагов

  1. Шаг 1

    Установите уплотнительное кольцо масляного канала посадочной поверхности.

    Примечание
    • Уплотнительное кольцо водяного канала посадочной поверхности и уплотнительное кольцо масляного канала посадочной поверхности являются одноразовыми деталями и не подлежат повторному использованию.
    • Перед заменой уплотнительного кольца водяного канала посадочной поверхности и уплотнительного кольца масляного канала посадочной поверхности необходимо очистить контактную поверхность узла масляного фильтра-охладителя и рендж-экстендера.
  2. Шаг 2

    Установите узел маслоохладителя с масляным фильтром, установите крепёжные болты узла маслоохладителя с масляным фильтром (4 шт.). 1000164 болт с шестигранной головкой и фланцем Момент затяжки: 10±1.5 Н·м

    ⚙︎ 10±1.5 Н·м🔧 Головка 8 мм
  3. Шаг 3

    Установите опорную планку основания масляного фильтра, установите болт крепления опорной планки основания масляного фильтра (1 шт.). ST00028 болт с шестигранной фланцевой головкой Момент затяжки: 45±4 Н·м

    ⚙︎ 45±4 Н·м🔧 головка 10 мм
  4. Установите крепёжный болт опорной планки корпуса масляного фильтра (1 шт.). Болт 1001882 Момент затяжки: 20±2 Н·м

    ⚙︎ 20±2 Н·м🔧 головка 13 мм
  5. Шаг 5

    Соедините узел трубки возврата масла турбокомпрессора с узлом маслоохладителя фильтра, установите хомут.

  6. Шаг 6

    Установите узел электронного насоса ОЖ, установите крепёжный болт (2 шт.) монтажного кронштейна электронного насоса ОЖ. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 10±1 Н·м

    ⚙︎ 10±1 Н·м🔧 головка 8 ммQ1840616F70

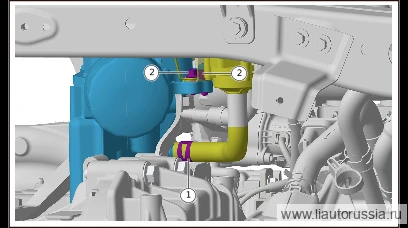

  7. Шаг 7

    Соедините подводящий шланг электронного насоса ОЖ с узлом маслоохладителя фильтра, ослабьте хомут.

Моменты затяжки — сводка

ОперацияМомент
Установите узел маслоохладителя с масляным фильтром, установите крепёж…10±1.5 Н·м
Установите опорную планку основания масляного фильтра, установите болт…45±4 Н·м
Установите крепёжный болт опорной планки корпуса масляного фильтра (1…20±2 Н·м
Установите узел электронного насоса ОЖ, установите крепёжный болт (2 ш…10±1 Н·м
