Уплотнительная пластина
Блок двигателя в сборе · Li L6 2024 · стр. 300–301 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 10
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- Правый кронштейн тяги задней опоры переднего силового агрегата
Снятие 1 шагов
-

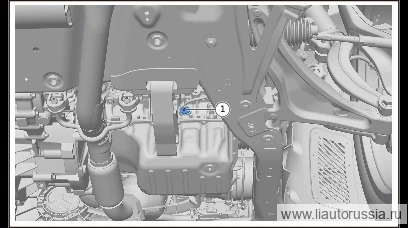

Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.
🔧 головка под отвёртку T30
Установка 1 шагов
-
Установите уплотнительную пластину, установите болт крепления уплотнительной пластины (1 шт.). Момент затяжки: 4±1 Н·м
⚙︎ 4±1 Н·м🔧 головка-бита T30
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите уплотнительную пластину, установите болт крепления уплотнит… | 4±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
